Pompe centrifuge pour procédés chimiques destinés à l'industrie pétrochimique
Les pompes pour procédés chimiques de la série TZA/E sont conçues et fabriquées conformément aux spécifications API610 et VDMA24297. Le corps de la pompe TZA est soutenu par des pieds, tandis que le corps de la pompe TZE constitue le support central. Roue radiale à simple aspiration, aspiration axiale et refoulement radial.
Numéro d'article :
TZA/EPompe centrifuge pour procédés chimiques destinés à l'industrie pétrochimique
La pompe centrifuge de process chimique série TZA/E destinée à l'industrie pétrochimique est conçue pour un transfert fiable des fluides dans des conditions exigeantes. Grâce à ses matériaux résistants à la corrosion, son rendement élevé et son fonctionnement stable, elle garantit une manipulation sûre des acides, des solvants et des fluides à haute température. Elle est idéale pour les raffineries, les usines chimiques et les applications de traitement industriel.
Avantages du produit
1. Cette série de pompes de processus chimique adopte des canalisations standard et est conçue selon les spécifications API.
2. Le corps de la pompe et le cadre de palier sont reliés par une section de connexion intermédiaire1.
3. Un joint d'étanchéité, un joint mécanique simple et double face et un joint mécanique simple face à cartouche peuvent être adoptés.
Application du produit
Ce type de pompe convient aux raffineries de pétrole, à l'industrie pétrochimique, au traitement du charbon, aux techniques à basse température, à l'industrie papetière, à l'industrie sucrière, aux usines d'approvisionnement en eau, aux usines de dessalement d'eau de mer, aux centrales électriques, à la protection de l'environnement et à la construction navale. Vue du côté moteur, le sens de rotation de la pompe est horaire.
Liste du matériel
| Non. | Partie | Non. | Partie | Non. | Partie |
| 102,00 | corps de pompe | 330,00 | support de palier | 320,00 | roulement à rouleaux |
| 922,00 | écrou de roue | 433,00 | joint | 921,00 | écrou rond |
| 512,00 | choma du corps de pompe | 471,00 | glande | 211,00 | arbre de pompe |
| 230.01 | choma de l'écrou de la turbine | 524,00 | manchon d'arbre | 183,00 | barre de support |
| 230,00 | roue à aubes | 507.01 | plaque sans poussière | 644,00 | lanceur de pétrole |
| 161.01 | choma du couvercle de la turbine | 360,00 | presse-étoupe | 638.01 | fenêtre d'huile |
| 230.02 | roue à aubes choma | 922.01 | levage ning | 915,00 | anneau élastique |
| 161,00 | couvercle de pompe | 672,00 | séparateur de pétrole et de gaz | 320.01 | roulement à rouleaux |
| 400.01 | joint | 638,00 | tasse d'huile |
Schéma structurel

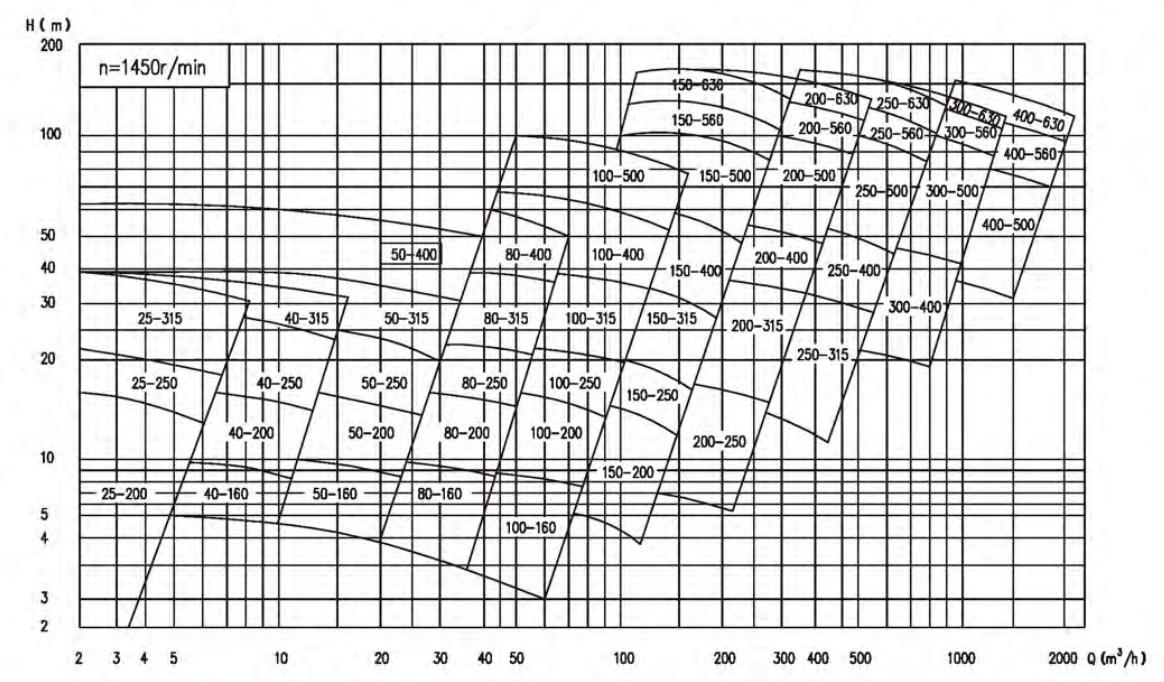

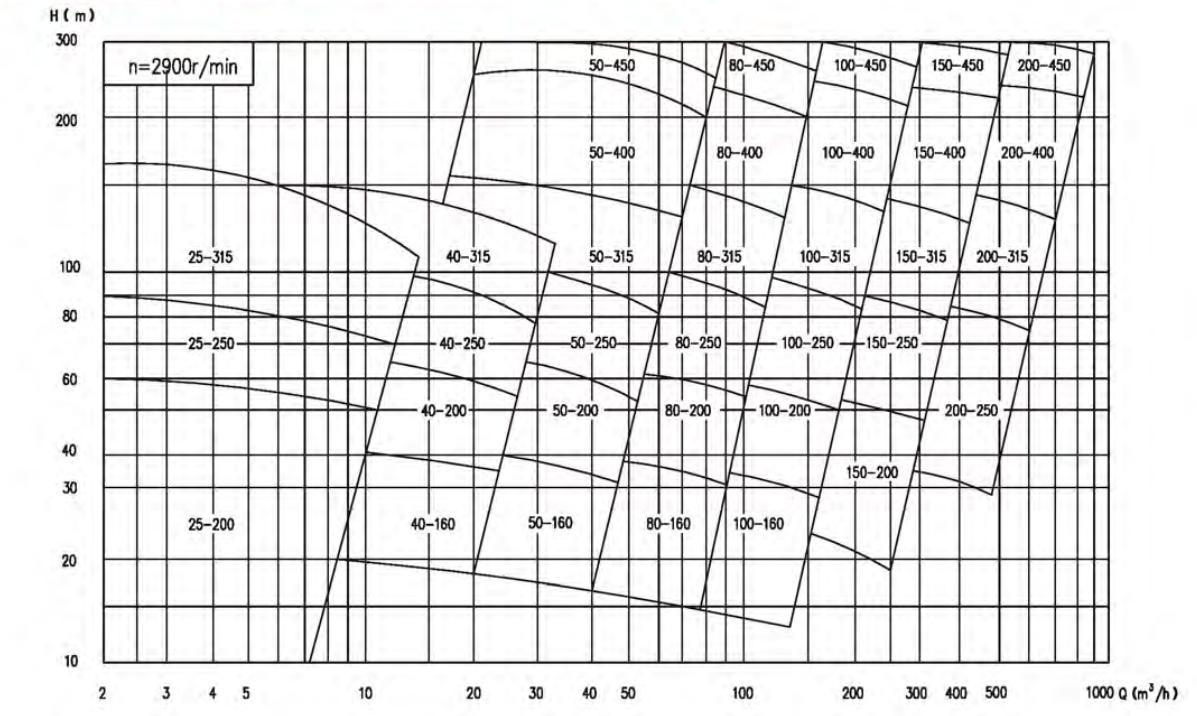

Gamme de performances
Gamme de performances: calibre : 25 ~ 400 mm, pression de conception ; 2,5 ~ 5,0 MPa, débit : 5,5 ~ 2750 m/h, levage : 16 ~ 250 m, puissance : 2,2 ~ 500 kW
Température applicable: -80-120C(TZA); -80 ~ 4509C(TZE).
