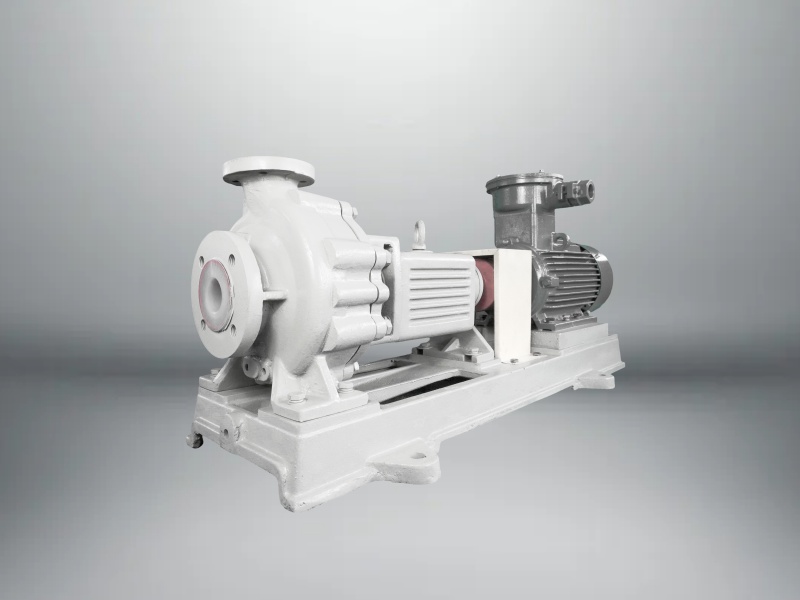

La pompe centrifuge chimique THF revêtue de fluorure de fluoroplastique offre une excellente résistance à la corrosion. Des matériaux de haute qualité garantissent sa durabilité. L'efficacité de la centrifugeuse assure un transport stable des fluides, adapté à divers procédés chimiques.
Numéro d'article :
THFCommande (MOQ) :
1Couleur :
CustomziedEmballer :
CustomziedMatériel :
Fluoroplastic alloy/SteelTempérature de travail :
-20 to 120 ℃Pression de travail :
1.6 MPaPompe centrifuge chimique revêtue de fluor fluoroplastique

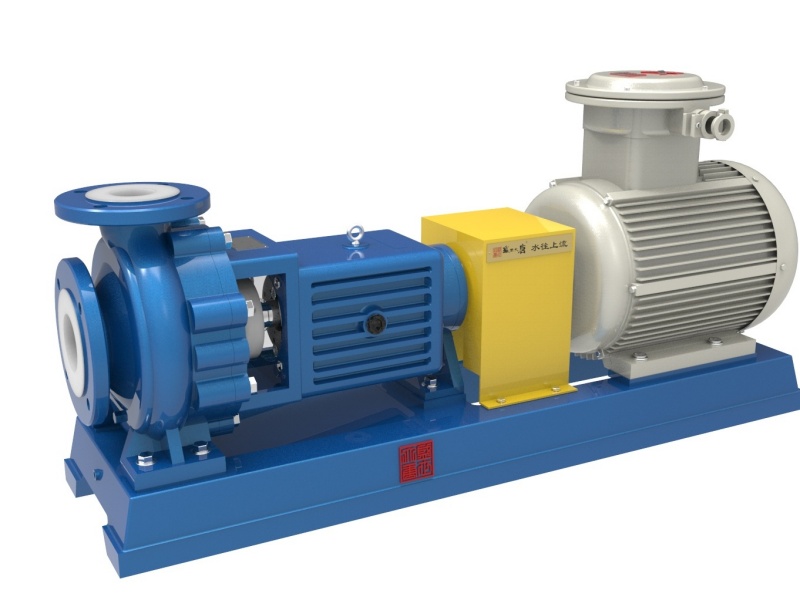

La pompe centrifuge chimique THF de troisième génération, améliorée et revêtue de fluor, est conçue et fabriquée conformément aux normes internationales et s'appuie sur la conception des pompes non métalliques. Elle est adaptée au transport longue durée de divers fluides corrosifs, tels que les acides forts, les bases, les sels et les oxydants puissants, quelle que soit leur concentration. Son enveloppe est revêtue de métal et tous ses éléments de trop-plein sont en alliage plastique.
Avantages du produit
1. La pompe centrifuge à revêtement fluoré THF est conçue et fabriquée conformément aux normes internationales et selon le procédé des pompes non métalliques. Elle présente les avantages suivants : résistance à la corrosion, résistance aux hautes températures, absence de vieillissement, résistance mécanique élevée, rendement élevé et économie d'énergie.
2. Le joint d'arbre adopte une garniture mécanique à soufflet externe avancée, réglable sans démontage. La surface d'étanchéité de la meule peut être en carbure de silicium, en carbure de silicium fritté sans pression, en céramique, en tétrafluorocarbone, en carbure cémenté et autres matériaux, afin de répondre aux exigences de transport de divers fluides et de garantir la durée de vie de la garniture mécanique.
Application du produit
La pompe centrifuge chimique doublée de fluor fluoroplastique est largement utilisée dans le pétrole, l'industrie chimique, la fabrication d'acide, la fabrication d'alcalis, la fusion, les terres rares, les pesticides, les colorants, la médecine, la fabrication du papier, la galvanoplastie, l'électrolyse, le décapage et d'autres processus de production pour transporter des liquides corrosifs.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1corps de pompe | Revêtement en alliage HT200/fluor | ⑧arbre | 304/316/316L | ⑮ presse-étoupe du palier arrière | HT200 |
| ②roue | alliage fluoroplastique | ⑨support | HT200 | ⑯ accouplement de pompe | 45# |
| ③joint | caoutchouc fluoré | ⑩presse-étoupe du roulement avant | HT200 | ⑰ diaphragm | 304 |
| ④couvercle de pompe | Revêtement en alliage HT200/fluor | ⑪ roulement avant | roulement à rouleaux | ⑱ couplage électrique | 45# |
| 5. anneau statique | carbure de silicium/alliage dur | ⑫ boîte de roulement | HT200 | ⑲ bouclier | 304 |
| 6. Presse-étoupe d'étanchéité | 304/316/316L | ⑬ palier arrière | roulement à rouleaux | ⑳ moteur | à la demande du client |
| 7. anneau dynamique | carbure de silicium/alliage dur | ⑭ tige de traction | 45# | ㉑plaque | HT200 |

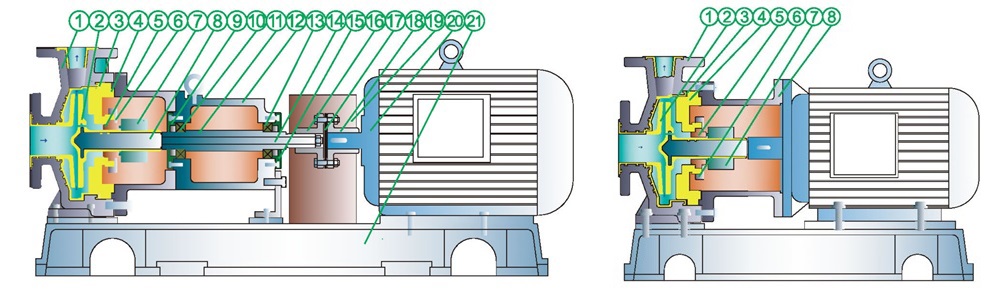

Schéma structurel
Données de performance
| Modèle | Puissance nominale | Débit nominal | Hauteur nominale | Tension | Matériau du corps de la pompe | Taille d'entrée |
| 25-20-125 | 1 | 2,5 | 20 | 380 V | F46 | 25*20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380 V | F46 | 25*20 |
| 25-20-200 | 4 | 2,5 | 50 | 380 V | F46 | 25*20 |
| 25-20-250 | 11 | 2,5 | 80 | 380 V | F46 | 25*20 |
| 32-20-125 | 1,5 | 3.2 | 20 | 380 V | F46 | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 V | F46 | 32*20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 V | F46 | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 V | F46 | 32*20 |
| 40-25-125 | 1,5 | 6.3 | 20 | 380 V | F46 | 40*25 |
| 40-25-160 | 2.2 | 6.3 | 32 | 380 V | F46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | F46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | F46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 V | F46 | 40*25 | |
| 50-32-125 | 2.2 | 12,5 | 20 | 380 V | F46 | 50*32 |
| 50-32-160 | 0,55 | 12,5 | 32 | 380 V | F46 | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380 V | F46 | 50*32 |
| 50-32-250 | 11 | 12,5 | 80 | 380 V | F46 | 50*32 |
| 50-32-315 | 12,5 | 125 | 380 V | F46 | 50*32 | |
| 65-50-125 | 3 | 25 | 20 | 380 V | F46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 V | F46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 V | F46 | 65*50 |
| 65-40-250 | 18,5 | 25 | 80 | 380 V | F46 | 65*50 |
| 65-40-315 | 30 | 25 | 125 | 380 V | F46 | 80*65 |
| 80-65-125 | 5.5 | 50 | 20 | 380 V | F46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 V | F46 | 80*65 |
| 80-50-200 | 15 | 50 | 50 | 380 V | F46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 V | F46 | 80*50 |
| 80-50-315 | 45 | 50 | 125 | 380 V | F46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 V | F46 | 100*80 |
| 100-80-160 | 15 | 100 | 32 | 380 V | F46 | 100*65 |
| 100-65-200 | 30 | 100 | 50 | 380 V | F46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | F46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | F46 | 100*65 |
| 125-80-160 | 55 | 160 | 32 | 380 V | F46 | 125*80 |
| 125-100-200 | 55 | 200 | 50 | 380 V | F46 | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 V | F46 | 125*100 |
| 125-100-315 | 18,5 | 200 | 125 | 380 V | F46 | 125*100 |
| 125-100-400 | 37 | 200 | 50 | 380 V | F46 | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 V | F46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 V | F46 | 150*125 |
| 150-125-400 | 75 | 200 | 50 | 380 V | F46 | 150*125 |
| 200-150-250 | 45 | 400 | 20 | 380 V | F46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 V | F46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 V | F46 | 200*150 |
| 250-200-250 | 160 | 800 | 50 | 380 V | F46 | 250*200 |
| 250-200-315 | 110 | 800 | 32 | 380 V | F46 | 250*200 |

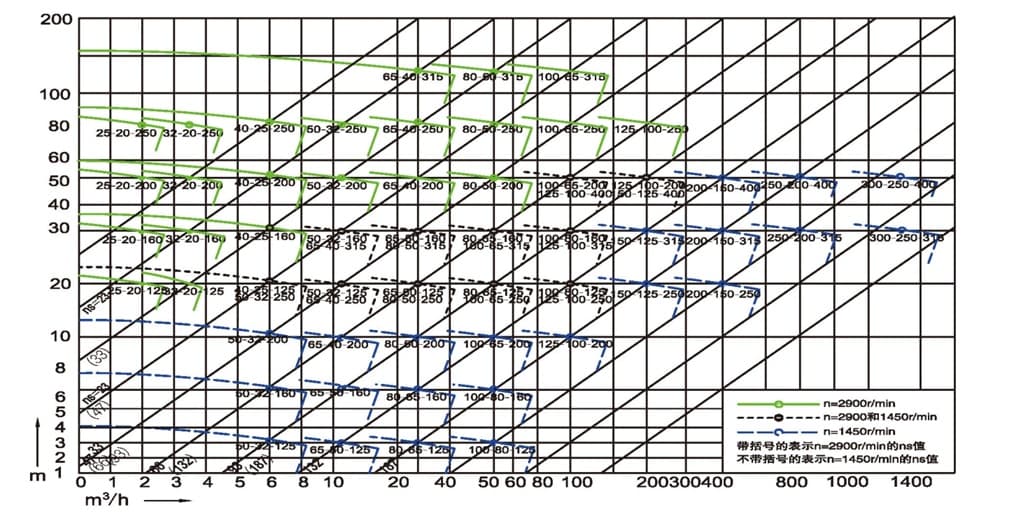

Gamme de performances
Pression de conception : 1,6 MPa,
Débit : 0,75 ~1550m³/h,
Tête: 3~125m,
Pouvoir: 1,1 à 400 kW.
Température applicable : -20~120℃, utilisant de nouveaux matériaux résistants à des températures allant jusqu'à 180℃.
La pompe centrifuge anticorrosion pour procédés chimiques est un type de pompe utilisé dans l'industrie chimique pour le transfert, le refoulement, l'alimentation et la lubrification de divers produits chimiques. Elle fonctionne selon le principe de la force centrifuge : la rotation de la roue projette le liquide vers l'extérieur, créant une différence de pression qui permet au liquide de s'écouler de l'entrée vers la sortie.
