La pompe magnétique au fluor anti-fuite pour procédés chimiques de la série TCAF utilise un accouplement magnétique pour l'étanchéité, garantissant ainsi une étanchéité parfaite. Elle constitue un choix idéal pour les procédés chimiques, car elle garantit à la fois sécurité et stabilité du transfert des fluides.
Numéro d'article :
TCAFCommande (MOQ) :
1Couleur :
CustomizedEmballer :
CustomizedMatériel :
SteelTempérature de travail :
-30 to 180 ℃Pression de travail :
2.5 MPaPompe magnétique au fluor sans fuite pour procédé chimique
La pompe magnétique au fluor anti-fuite pour procédés chimiques de la série TCAF est conçue et développée conformément à la norme API685-2000. Toutes les pièces du passage d'écoulement sont en fluoroplastique, capable de transporter des fluides corrosifs tels que les acides, les bases et les oxydants, quelle que soit leur concentration (intensité). Le manchon d'isolation est fabriqué à partir de matériaux spéciaux, offrant des propriétés mécaniques élevées et éliminant les risques de courants de Foucault magnétiques dans la pompe magnétique.
Avantages du produit
1. Dispose d'un entraînement magnétique innovant avec une forte concentration de flux et un couplage de circuit fiable.
2. Le corps de la pompe et les pièces en contact avec le fluide sont intégralement pressés avec un revêtement en acier au carbone et en fluoroplastique pour une meilleure résistance à la corrosion.
3. La tige en Cr13 avec revêtement en fluoroplastique empêche les fractures courantes dans les conceptions traditionnelles.
4. Les roulements en carbure de silicium avec rainures de lubrification garantissent la durabilité et une longue durée de vie.
Application du produit
Il est largement utilisé dans le transport de liquides propres dont la densité ne dépasse pas 1,84, notamment dans les secteurs de la chimie, de la pétrochimie, de la pharmacie, de l'impression et de la teinture. Il est particulièrement adapté au transport de liquides inflammables, explosifs, toxiques, nocifs, corrosifs et précieux. Il peut transporter des solutions acides inorganiques et organiques telles que l'acide sulfurique, l'acide nitrique, l'acide chlorhydrique et l'acide phosphorique, à différentes températures et concentrations.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1 Corps de pompe | Ligne ZG F50/PFA | ⑨ Soutien | Magnétique permanent/ligne 45# F50 | ⑰ Accouplement de pompe | 45# |
| 2. Roue à aubes | 45# ligneF50 | ⑩ Aimant extérieur | Magnétique permanent/ZG | ⑱ Diaphragme | 304 |
| ③ Arbre de pompe | SIC/SSIC | ⑪ Cadre de connexion | ZG | ⑲ Accouplement électrique | 45# |
| ④ Manchon d'arbre | SIC/SSIC/45 ligne F50 | ⑫ Presse-étoupe avant du roulement | ZG/A3 | ⑳ Bouclier | Type ouvert sans étincelles |
| ⑤ Poussée | SIC/SSIC | ⑬ Roulement avant | Gcr15 | ㉑ Moteur | À la demande du client |
| 6 Couvercle de pompe | ZG/F50/PFA | ⑭ Boîte de roulement | ZG | ㉒ Étage | ZG/A3 |
| 7. Joint | F4/FKM | ⑮ Palier arrière | Gcr15 | ||
| ⑧ Aimant intérieur | Magnétique permanent/acier 45#/F50 | ⑯ Presse-étoupe arrière du roulement | ZG/A3 |

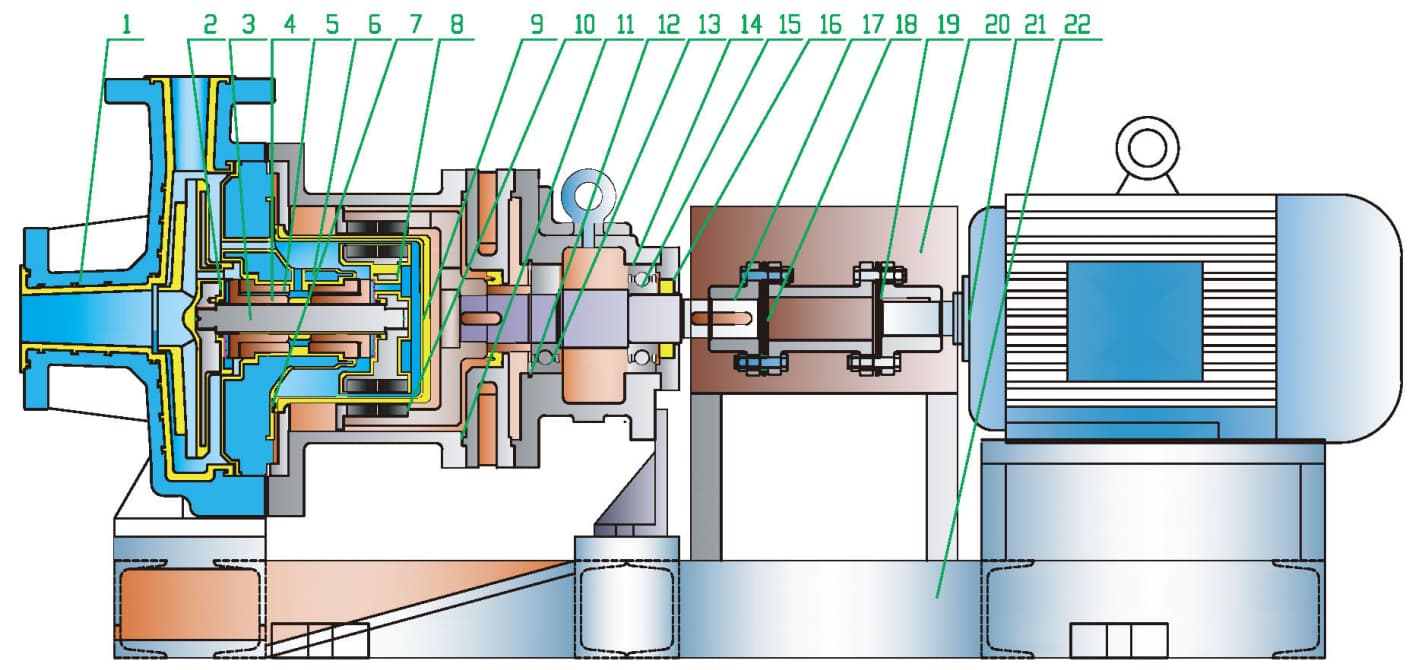

Schéma structurel

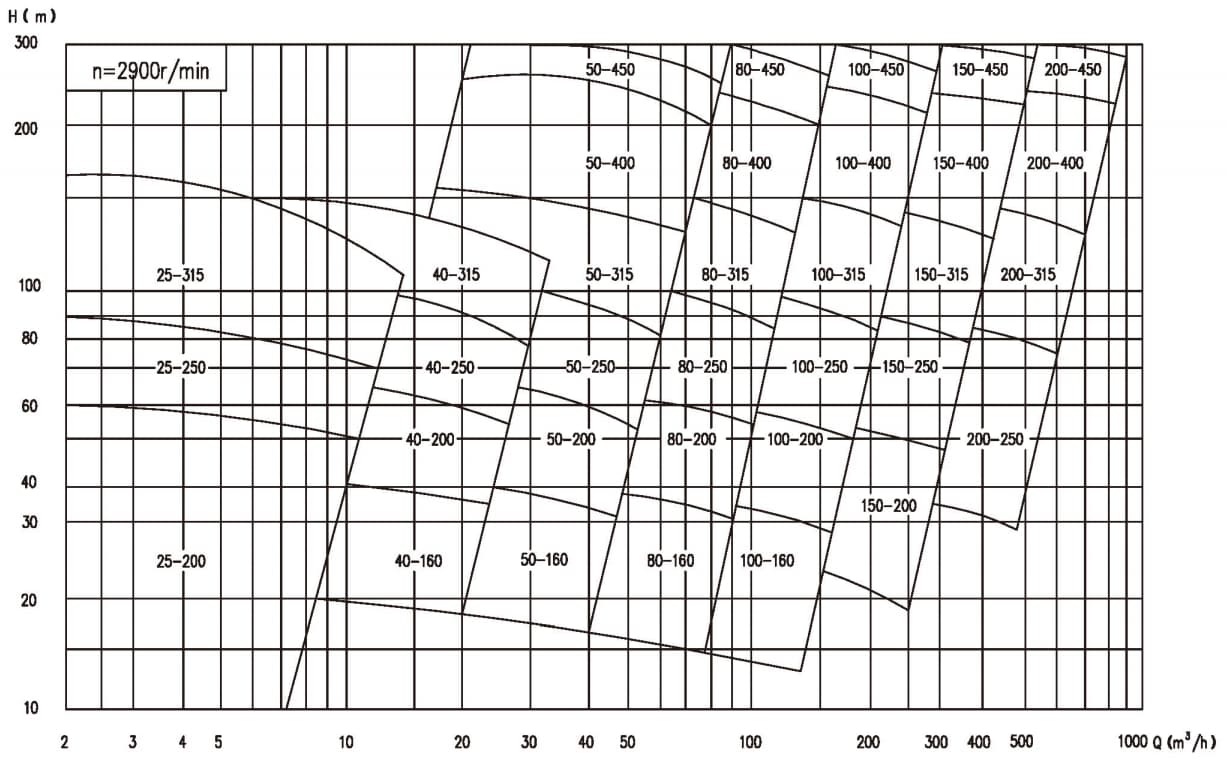

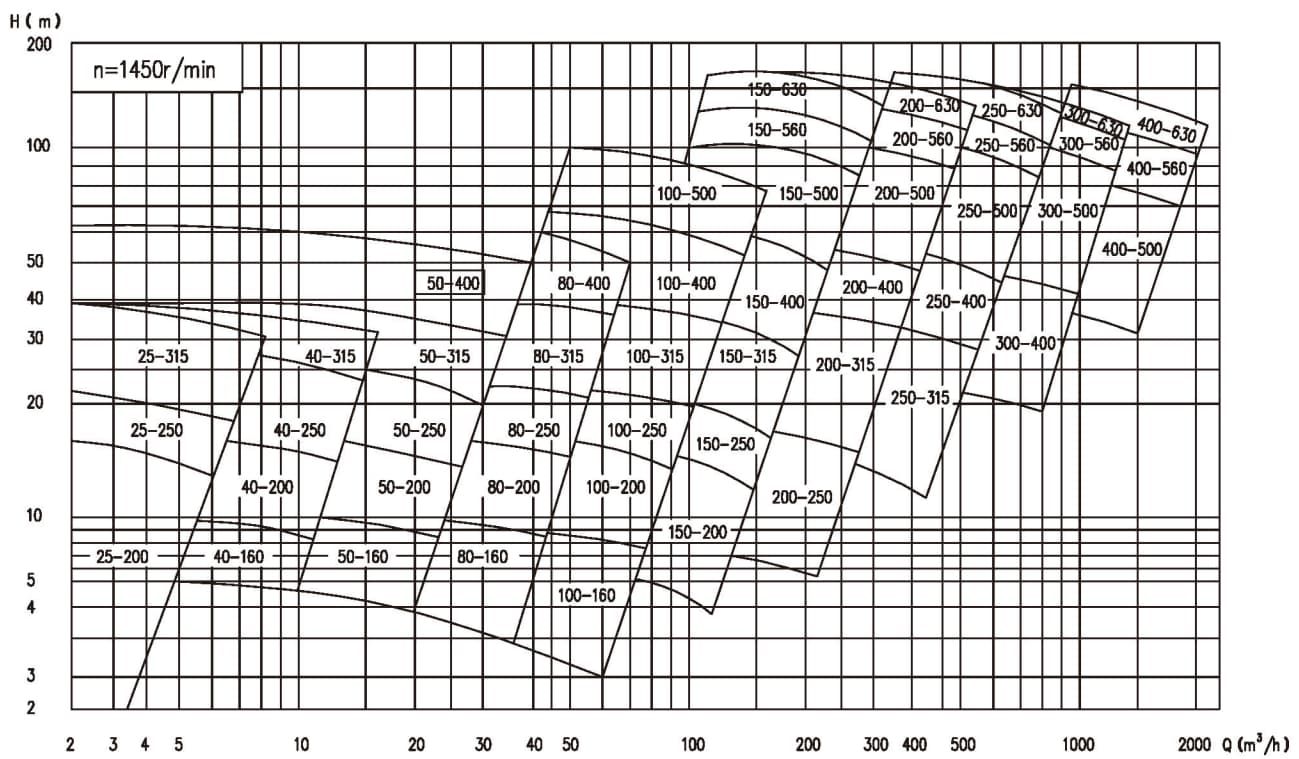

Gamme de performances
Gamme de performances:
calibre: 25 à 400 mm
pression de conception: 2,5~5,0mpa,
couler: 5,5~2750m³/h
allumé: 16~250m
pouvoir: 2,2~500 kW
Température applicable:-80 ~ 120 ℃ (TZA) ; -80 ~ 450 ℃ (TZE).
