La pompe magnétique anti-fuite TCH en acier inoxydable se caractérise par une conception entièrement étanche, éliminant ainsi tout risque de fuite. Fabriquée en acier inoxydable, elle présente une excellente résistance à la corrosion. Les aimants de haute qualité intégrés à la pompe garantissent un entraînement magnétique fiable, ce qui la rend idéale pour une utilisation dans de nombreux secteurs industriels.
Numéro d'article :
TCHCommande (MOQ) :
1Paiement :
Alipay westernunion payapl L/C T/TOrigine du produit :
ChinaCouleur :
CustomizedPort d'expédition :
shanghai shenzhen guangzhouDélai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Emballer :
CustomizedMatériel :
SteelTempérature de travail :
-60 to 300 ℃，New material withstands temperatures up to 450°CPression de travail :
1.6 to 6.3 MPaPompe à entraînement magnétique en acier inoxydable sans fuite
La pompe magnétique TCH en acier inoxydable sans fuite est une version améliorée et innovante de la pompe TC. Elle a développé et conçu de manière indépendante la troisième génération de pompe industrielle à étanchéité totale, sans fuite ni pollution. Elle applique le principe de la magnétomécanique et le fluide est enfermé dans un manchon d'isolation statique pour une transmission de couple sans contact. Le dispositif d'étanchéité d'arbre (garniture d'étanchéité ou garniture mécanique) des pompes centrifuges traditionnelles est remplacé par une garniture statique pour assurer l'étanchéité totale de cette nouvelle pompe magnétique sans fuite.
Avantages du produit
1. L'aimant adopte un aimant en ferrite, Nd-Fe-B et samarium cobalt, qui a un bon magnétisme, une résistance à haute température et aucune démagnétisation ;
2. Le manchon d'arbre et le palier lisse sont fabriqués en carbure de silicium, graphite, tétrafluoro et autres matériaux hautement résistants à l'usure, et équipés de rainures de lubrification pour assurer efficacement la durée de vie de la pompe ;
3. Aucune fuite. Tous les points d'étanchéité sont scellés par un joint statique fermé et entraînés par un accouplement magnétique. Aucun joint à l'azote n'est requis, ce qui est sûr, économique et efficace.
Application du produit
La pompe à entraînement magnétique en acier inoxydable sans fuite est largement utilisée dans le transport de liquides corrosifs dans les processus de production du pétrole, de l'industrie chimique, de la fabrication d'alcalis, de la fusion, des terres rares, des pesticides, des colorants, des médicaments, de la fabrication du papier, de la galvanoplastie, de l'électrolyse, etc., en particulier pour le transport de solvants inflammables, explosifs, volatils, toxiques, à haute température, alcalins forts et organiques.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1 Corps de pompe | 304/316/316L | 6 Bague d'étanchéité | Tétrafluoro | ⑪ Arbre de pompe | 304/316/316L/321 |
| 2. Roue à aubes | 304/316/316L | ⑦ Manchon d'étanchéité | 316L/TA2/HC276 | ⑫ Support | Aimant permanent/HT200 |
| 3 Roue à aubes noix |
304/316/316L | ⑧ Ensemble palier lisse | Fibre de carbone/SSIC/Carbure cémenté | ⑬ Ensemble d'aimants externes | HT250/aimant permanent |
| ④ Couvercle de pompe | 304/316/316L | ⑨ Ensemble de disque de poussée | Fibre de carbone/SSIC/Carbure cémenté | ⑭ Machines électriques | Selon la demande des clients |
| ⑤ Ensemble de disque de poussée | Fibre de carbone/SSIC/Carbure cémenté | ⑩ Ensemble magnétique interne | Aimant permanent/304/316/316L/321 | ⑮ Assiette | Acier HT200/A3/Canal |

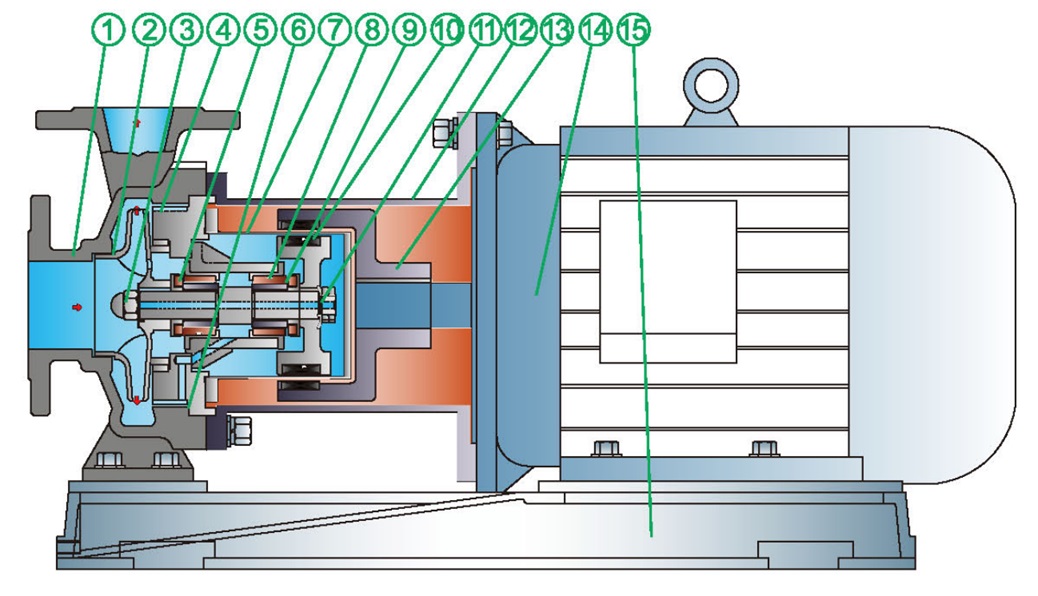

Schéma structurel
Données de performance
| Taper | Puissance nominale | Débit nominal | Hauteur nominale | Tension | Matériau du corps de pompe | Succion |
| 25-20-125 | 1,5 | 2,5 | 20 | 380 V | 304/316/316L | 25*20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380 V | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2,5 | 50 | 380 V | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2,5 | 80 | 380 V | 304/316/316L | |
| 32-20-125 | 1,5 | 3.2 | 20 | 380 V | 304/316/316L | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 V | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 V | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 V | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | 304/316/316L | 40*25 |
| 40-25-250 | 15 | 6.3 | 80 | 380 V | 304/316/316L | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 V | 304/316/316L | 40*25 | |
| 50-32-125 | 3 | 12,5 | 20 | 380 V | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380 V | 304/316/316L | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380 V | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12,5 | 80 | 380 V | 304/316/316L | 50*32 |
| 50-32-315 | 12,5 | 125 | 380 V | 304/316/316L | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 V | 304/316/316L | 65*50 |
| 65-50-160 | 7,5 | 25 | 32 | 380 V | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 V | 304/316/316L | 65*40 |
| 65-40-250 | 22 | 25 | 80 | 380 V | 304/316/316L | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 V | 304/316/316L | 65*40 |
| 65-40-400 | 25 | 380 V | 304/316/316L | 65*40 | ||
| 80-65-125 | 7,5 | 50 | 20 | 380 V | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 V | 304/316/316L | 80*65 |
| 80-50-200 | 18,5 | 50 | 50 | 380 V | 304/316/316L | 80*50 |
| 80-50-250 | 37 | 50 | 80 | 380 V | 304/316/316L | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 V | 304/316/316L | 80*50 |
| 80-50-400 | 50 | 380 V | 304/316/316L | 80*50 | ||
| 100-80-125 | 15 | 100 | 20 | 380 V | 304/316/316L | 100*80 |
| 100-80-160 | 22 | 100 | 32 | 380 V | 304/316/316L | 100*80 |
| 100-65-200 | 37 | 100 | 50 | 380 V | 304/316/316L | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | 304/316/316L | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | 304/316/316L | 100*65 |
| 100-65-400 | 100 | 380 V | 304/316/316L | 100*65 | ||
| 125-80-160 | 380 V | 304/316/316L | 125*80 | |||
| 125-100-200 | 55 | 200 | 50 | 380 V | 304/316/316L | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 V | 304/316/316L | 125*100 |
| 125-100-315 | 22 | 100 | 32 | 380 V | 304/316/316L | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 V | 304/316/316L | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 V | 304/316/316L | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 V | 304/316/316L | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 V | 304/316/316L | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 V | 304/316/316L | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 V | 304/316/316L | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 V | 304/316/316L | 200*150 |

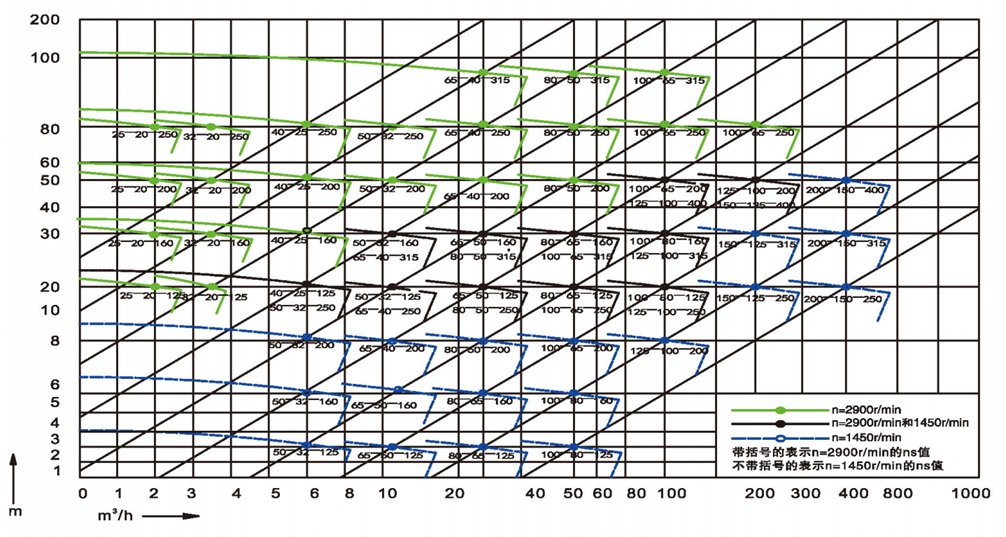

Gamme de performances
Pression de conception : 1,6~6,3 MPa, Débit : 0,75~460 m³/h, Ascenseur : 5~125 m, Puissance : 0,55~110 kW.
Température applicable : -60~300℃, de nouveaux matériaux sont adoptés et la résistance à la température peut atteindre 450℃.
La pompe magnétique anti-fuite TCH en acier inoxydable se caractérise par une conception entièrement étanche, éliminant ainsi tout risque de fuite. Fabriquée en acier inoxydable, elle présente une excellente résistance à la corrosion. Les aimants de haute qualité intégrés à la pompe garantissent un entraînement magnétique fiable, ce qui la rend idéale pour une utilisation dans de nombreux secteurs industriels.
La pompe magnétique anti-fuite TC appartient à la nouvelle génération de pompes centrifuges. Elle est composée d'une pompe, d'un actionneur magnétique et d'un moteur. Le couple est transmis par force magnétique, évitant ainsi les fuites. Résistante à la corrosion, elle est adaptée à diverses industries, telles que les industries chimique et pharmaceutique.
La pompe à entraînement magnétique anti-fuite à revêtement fluoré se caractérise par sa haute résistance à la corrosion, due à son revêtement fluoré. Le mécanisme d'entraînement magnétique assure une étanchéité parfaite, empêchant toute fuite et la rendant adaptée à une large gamme d'applications de transfert de fluides.
La pompe à entraînement magnétique TCSF à revêtement antifuite et fluoré est un appareil remarquable. Son revêtement fluoré lui confère une excellente résistance à la corrosion. Son mécanisme d'entraînement magnétique garantit un fonctionnement sans fuite, ce qui en fait un choix idéal pour le transfert de fluides dans les applications chimiques et industrielles.

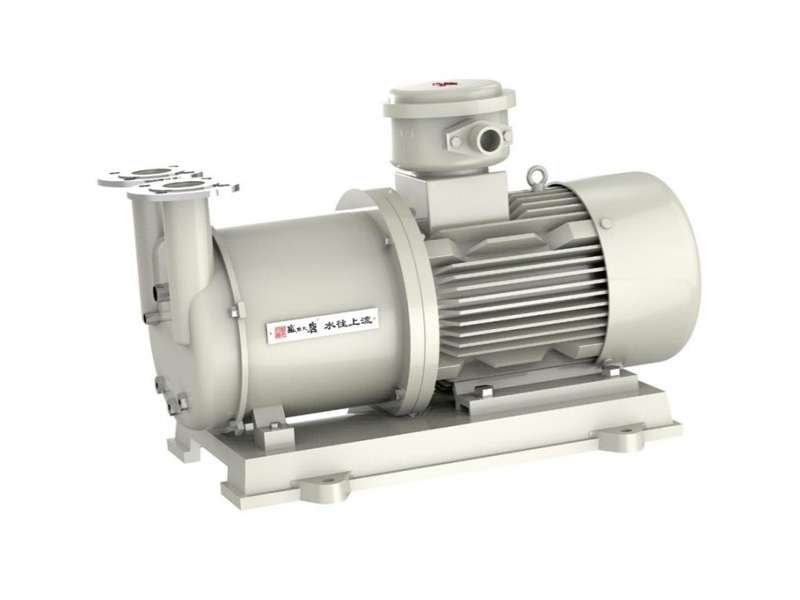

La pompe à vide magnétique utilise un accouplement magnétique pour transférer le couple. Cela réduit les risques de fuites en éliminant le besoin d'étanchéité. Ce système est adapté à de nombreux types d'applications sous vide.
