La pompe horizontale standard chinoise pour procédés chimiques est conçue pour une manipulation efficace et fiable des fluides chimiques. Fabriquée avec des matériaux résistants à la corrosion et une construction robuste, elle offre des performances stables dans des conditions de fonctionnement difficiles. Largement utilisée dans les applications pétrochimiques, chimiques et industrielles, elle garantit durabilité, sécurité et rentabilité.
Numéro d'article :
TZCPompe horizontale standard pour processus chimiques en Chine
La pompe horizontale pour procédés chimiques TZC a été conçue et modifiée par notre société sur la base de la pompe CZ, conformément à la 8e édition de la norme API610 de l'American Petroleum Industry Institute, afin de faciliter le renouvellement et la transformation de l'appareil. Sa structure est mono-étagée à aspiration unique avec suspension horizontale, partie radiale et ouverture par porte arrière. Son accouplement allongé permet de démonter et de réparer la pompe sans déplacer le moteur ni démonter la tuyauterie.
Avantages du produit
1. Le couvercle de la pompe est équipé d'une conception de cavité refroidie par eau pour éliminer les effets néfastes sur la garniture mécanique et le roulement lorsque la température du fluide de transport est élevée. (selon le schéma de rinçage API610) ;
2. Le joint mécanique peut adopter une face d'extrémité simple, une face d'extrémité double ou une structure à soufflet métallique selon différentes conditions de travail, avec des performances d'étanchéité fiables. (selon la disposition du joint mécanique tAPI61) ;
Application du produit
Produit largement utilisé dans le pétrole, l'industrie chimique, la fabrication d'acide, la fabrication d'alcalis, la fusion, les terres rares, les pesticides, les colorants, la médecine, la fabrication de papier, la galvanoplastie, l'électrolyse, le décapage et d'autres processus de production pour transporter des liquides corrosifs.
Liste du matériel
| Non. | Partie | Non. | Partie | Non. | Partie |
| 102,00 | Corps de pompe | 360,00 | Presse-étoupe de palier | 644,00 | Lanceur d'huile |
| 922,00 | Écrou de turbine | 320,00 | Roulement à rouleaux | 320.01 | Roulement antifriction |
| 502,00 | Choma du corps de la pompe | 330,00 | Support de palier | 507.01 | Bague anti-poussière |
| 230,00 | turbine | 210,00 | Arbre | 521,00 | Manchon d'arbre d'étanchéité |
| 161,00 | Couvercle de pompe | 360.01 | Presse-étoupe de palier | 471,00 | Presse-étoupe |
| 433,00 | Soudure/scellage | 320.01 | Roulement antifriction | 433,00 | Joint |
| 471,00 | Glande de scellement | 932,00 | Anneau élastique | 915,00 | Anneau élastique |
| 524,00 | Manchon d'arbre | 638,00 | Tasse |

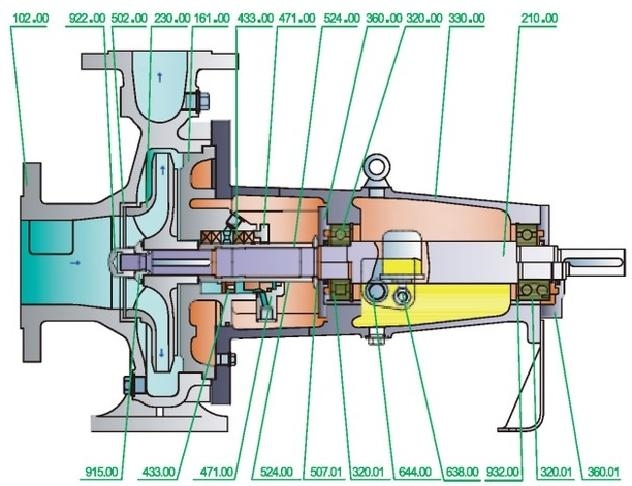

Schéma structurel
Gamme de performances:
Pression de conception : 2,5 MPa,
Débit : 5,5~1500 m³h,
Ascenseur : 14~160m,
Puissance : 2,2 à 1 500 kW
Température applicable:
-80℃~140℃ (type ordinaire) ;
140℃~300℃ (avec chambre de refroidissement par eau).
