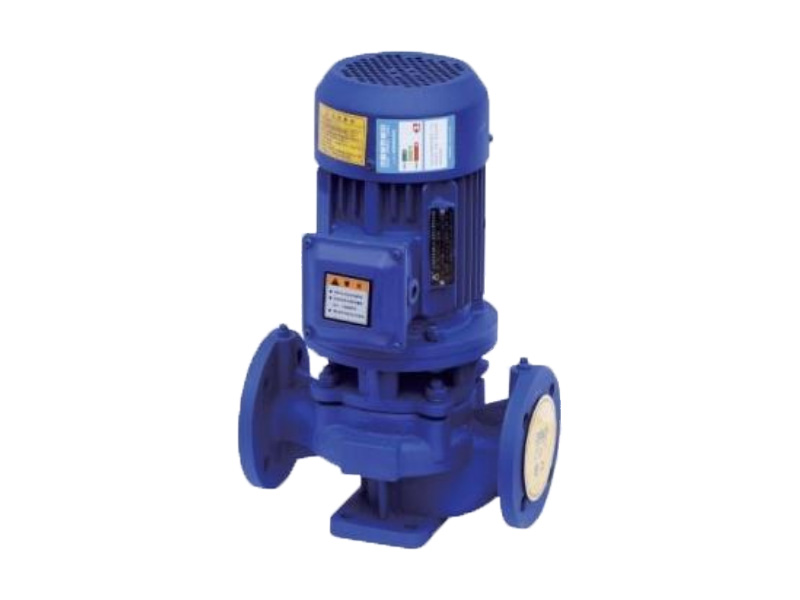

La pompe centrifuge verticale en ligne à aspiration simple ISG est une pompe monocellulaire compacte et économe en énergie conçue pour les systèmes CVC, d'alimentation en eau et industriels, offrant un fonctionnement silencieux, une installation facile et des performances fiables.
Numéro d'article :
ISGCommande (MOQ) :
1Couleur :
CustomziedEmballer :
CustomziedMatériel :
Cast iron/Stainless steelTempérature de travail :
＜40℃Pompe centrifuge verticale en ligne à aspiration simple
Les pompes centrifuges verticales en ligne à simple aspiration ISG ont été développées par l'équipe technique de Shengshi Datang en collaboration avec des experts nationaux en pompes, en adoptant des modèles hydrauliques avancés. Basée sur les performances des pompes centrifuges de type IS, la série ISG a été optimisée scientifiquement par rapport aux pompes verticales conventionnelles. Pour répondre aux exigences de températures et de fluides variés, la série a été étendue à plusieurs modèles spécialisés, notamment des pompes à eau chaude, des pompes haute température, des pompes chimiques résistantes à la corrosion et des pompes à huile. Cette gamme de produits offre un rendement élevé, des économies d'énergie, un faible niveau sonore et des performances fiables.
Conditions de fonctionnement
Les pompes centrifuges verticales en ligne à simple aspiration ISG sont conçues pour fonctionner dans les conditions suivantes : la pression d'aspiration doit être inférieure à 1,0 MPa et la pression de service maximale du système ne doit pas dépasser 1,6 MPa (calculée en additionnant la pression d'entrée et la hauteur manométrique). La pression d'épreuve hydrostatique de la pompe est de 2,5 MPa. Le client doit préciser la pression de service du système lors de la commande. Si la pression du système dépasse 1,6 MPa, cela doit être clairement indiqué afin que le fabricant puisse utiliser des matériaux en acier moulé pour les composants de passage et les pièces de raccordement de la pompe afin de garantir sa durabilité sous des pressions plus élevées. Ces pompes sont adaptées aux environnements où la température ambiante ne dépasse pas 40 °C et l'humidité relative reste inférieure à 95 %. Concernant le fluide transporté, la teneur en particules solides ne doit pas dépasser 0,1 % en volume, avec des particules de taille supérieure à 0,2 mm. Si le fluide contient des particules fines, les clients doivent en informer le fabricant au moment de la commande afin que des joints mécaniques résistants à l'usure puissent être fournis pour améliorer la durée de vie de la pompe dans de telles conditions.
Avantages du produit
1. La pompe centrifuge en ligne à simple aspiration ISG présente une conception verticale en ligne avec des diamètres d'entrée et de sortie identiques, ce qui facilite son installation directement dans les canalisations. Sa structure compacte et peu encombrante réduit les coûts de construction et, grâce à son capot de protection, elle est adaptée à une utilisation en extérieur.
2. La turbine est montée sur l'arbre allongé du moteur, ce qui garantit une longueur axiale réduite et une conception compacte. Des roulements optimisés équilibrent les charges radiales et axiales, assurant un fonctionnement fluide, de faibles vibrations et un bruit minimal.
3. La pompe centrifuge verticale en ligne à aspiration simple ISG utilise des systèmes d'étanchéité mécaniques avancés avec des bagues d'étanchéité en alliage de titane importées, des joints mécaniques résistants aux températures moyennes et des matériaux en alliage dur, offrant une résistance à l'usure supérieure et une durée de vie plus longue.
4. L'installation et la maintenance sont extrêmement pratiques, car il n'est pas nécessaire de démonter le système de tuyauterie. Il suffit de retirer l'écrou de la base de l'accouplement de la pompe pour extraire facilement l'ensemble du rotor.
5. La pompe centrifuge verticale en ligne à aspiration simple ISG peut fonctionner dans des configurations en série ou en parallèle pour répondre aux différentes exigences de débit et de hauteur de refoulement.
6. Il prend en charge l'installation verticale et horizontale pour répondre aux différents besoins de disposition des pipelines.
Application du produit
La pompe centrifuge verticale en ligne à simple aspiration ISG est utilisée pour le transport d'eau propre et d'autres liquides aux propriétés physiques similaires. Elle est adaptée à l'approvisionnement en eau et au drainage industriels et urbains, à la distribution d'eau sous pression dans les immeubles de grande hauteur, à l'irrigation par aspersion des jardins, à la pressurisation des systèmes de protection incendie, à la distribution d'eau longue distance, au chauffage, à la pressurisation des salles de bains et autres systèmes de circulation d'eau froide et chaude, ainsi qu'à l'adaptation d'équipements, etc. Sa température de fonctionnement T est inférieure à 80 °C.

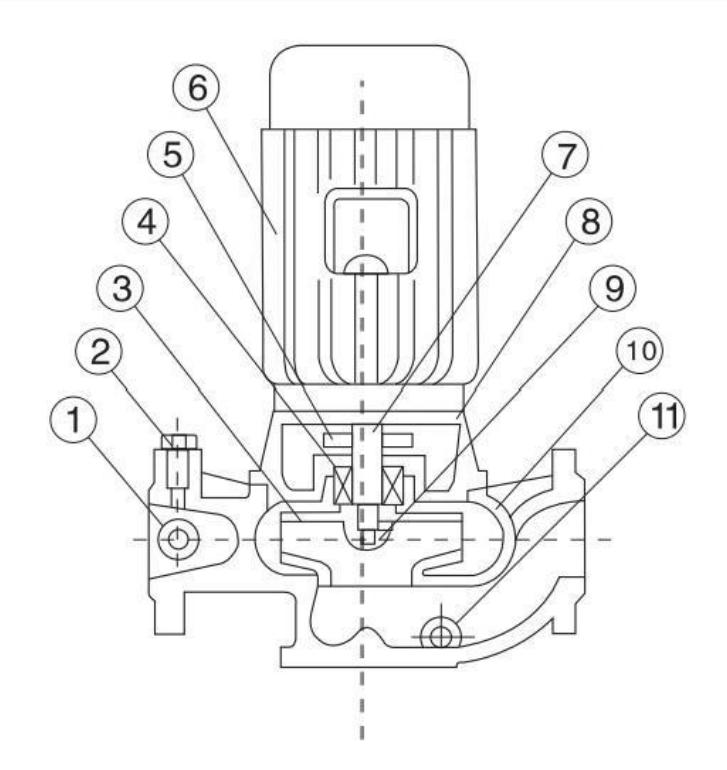

Schéma structurel
| 1 | Bouchon de pression | 7 | Arbre |
| 2 | soupape de ventilation | 8 | Base combinée |
| 3 | turbine | 9 | Écrou de turbine |
| 4 | garniture mécanique | 10 | Corps de pompe |
| 5 | Déflecteur d'air | 11 | vanne de vidange |
| 6 | Moteur |
Description structurelle du type ISG :
