La pompe magnétique anti-fuite TCA/E est spécialement conçue pour l'industrie pétrochimique. Sa principale caractéristique est l'absence de fuite, ce qui améliore considérablement la sécurité de fonctionnement. Grâce à sa fabrication avec des matériaux de haute qualité et à l'intégration d'éléments technologiques de pointe, cette pompe offre un haut degré de fiabilité.
Numéro d'article :
TCA/ECommande (MOQ) :
1Couleur :
CustomizedEmballer :
CustomizedMatériel :
SteelTempérature de travail :
-60 to 300 ℃，New material withstands temperatures up to 450°CPression de travail :
2.5 to 5.0 MpaPompe magnétique pétrochimique sans fuite
La pompe centrifuge de processus chimique à entraînement magnétique sans fuite de la série TCA est un produit de haute technologie de premier plan développé en introduisant la technologie allemande conformément à la pompe centrifuge sans joint API685-2000 pour l'industrie du pétrole, des produits chimiques lourds et du gaz naturel.
Avantages du produit
1. Matériau de la pompe : 304, 316, 904L, acier biphasé, alliage de titane, Hastelloy, etc.
2. Norme de fabrication : conformément à la norme de production Api685-2000, support de pied TCA et support central TCE.
3. L'aimant est un nouveau type d'aimant permanent avec un bon magnétisme, une résistance à haute température et une démagnétisation des nœuds ;
4. Le manchon d'arbre et le palier lisse adoptent du carbure de silicium hautement résistant à l'usure (SSIC) et sont équipés de rainures de lubrification pour assurer efficacement la durée de vie de la pompe ;
Application du produit
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 102 Corps de pompe | 304/316/316L | 545.1 Coussinet de palier | 304/316/316L | 545 Palier lisse | SSic/alliage dur |
| 230 turbines | 304/316/316L | 890 Plaque de base | HT200/45 | 529.1 Manchon de palier | SSic/alliage dur |
| 161 Couvercle de pompe | 304/316/316L | 213 Plaque entraînée | 2Cr13 | 314 Collier de poussée | SSic/alliage dur |
| 817 Manchon d'écartement | 316L/TA2/HC276 | 183 Plaque de support | HT 200 | 922 Écrou de turbine | 304/316/316L |
| 818.1 Composant magnétique extérieur | Aimant permanent/ZG | 152 Support de refroidissement | 45 | 512 Porter une bague | 304/316/316L |
| Support 146 | HT 200 | Contre-écrou 921 | 45 | Roulement à billes 321 | Gcr15 |
| Boîte de roulement 330 | HT 200 | 921.1 Contre-écrou | 304/316/316L | 525 Bague de roulement | 45 |
| Presse-étoupe 360 | HT 200 | 818.2 Ensemble rotor | Aimant permanent/304/316/316L | 400 Joint d'étanchéité | PTFE |
| 681 Bouclier | 45/Aluminium | 211 Arbre de pompe | 304/316/316L | 400.1 Joint d'étanchéité | PTFE |
| Accouplement 840 | HT200/45 | 421 Joint d'huile | caoutchouc fluoré |
Schéma structurel

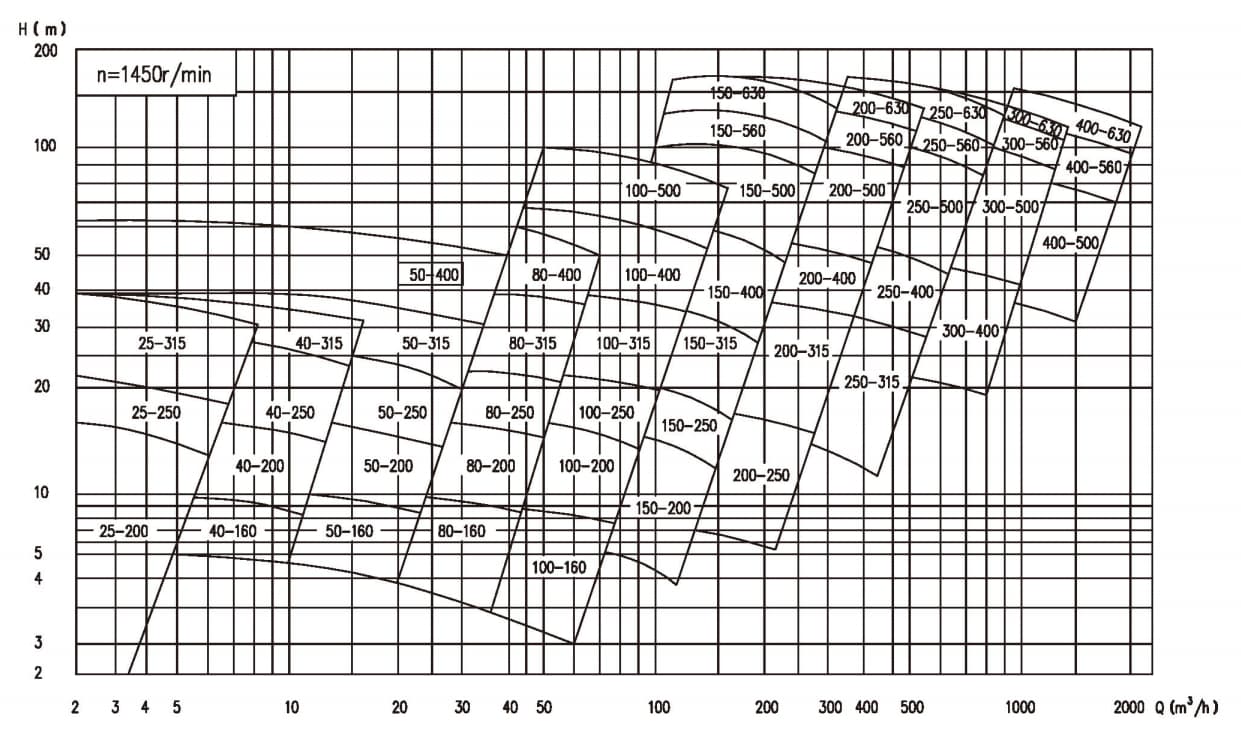

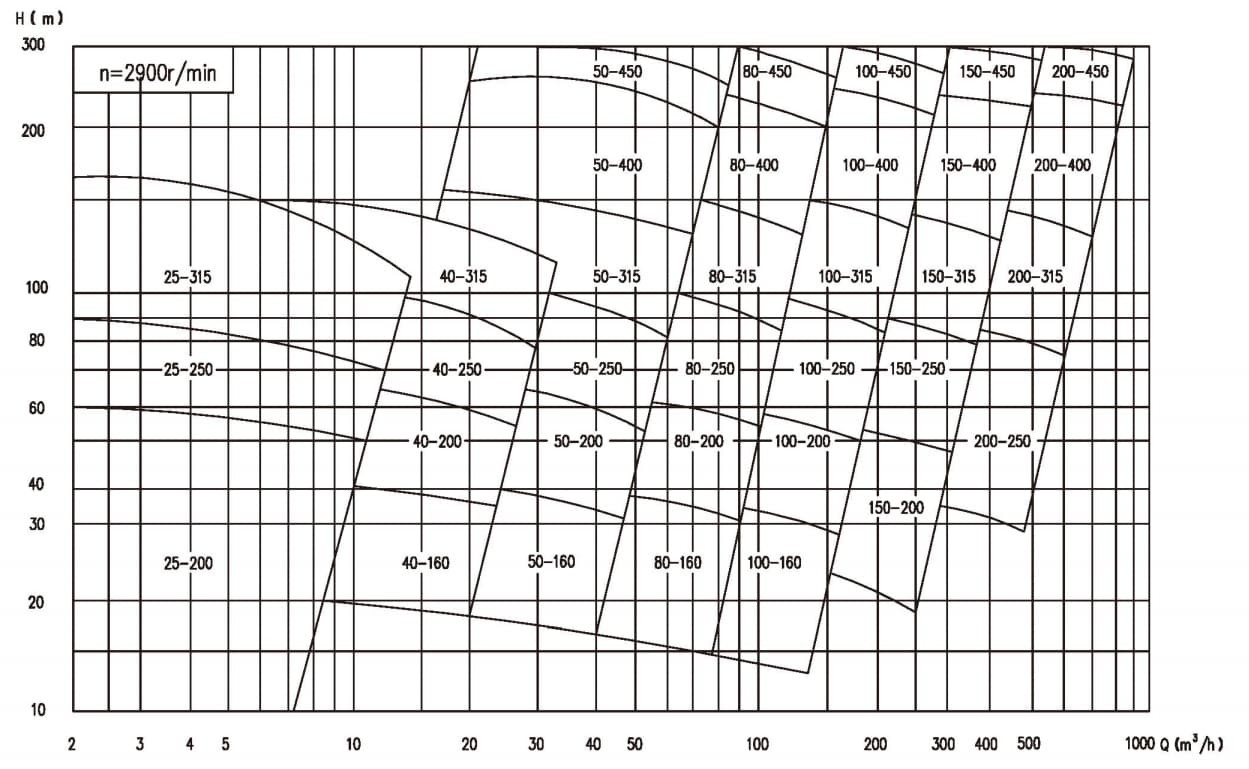

Gamme de performances
Gamme de performances:
pression de conception: 2,5 à 5,0 MPa
couler: 5,5~1900m³/h
ascenseur: 16~250m
pouvoir: 2,2~500 kW
Température applicable: -60~300℃, de nouveaux matériaux sont adoptés et la résistance à la température peut atteindre 450℃.
