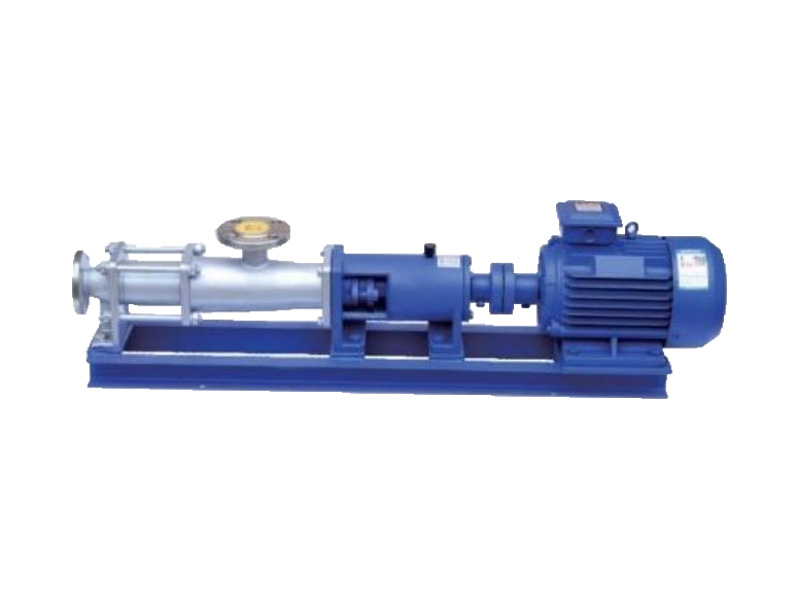

La pompe monovis étanche de type G est conçue pour le traitement efficace des fluides visqueux. Sa construction étanche garantit un fonctionnement sans fuite et des performances fiables, ce qui la rend idéale pour les applications industrielles exigeantes.
Numéro d'article :
G-typeCommande (MOQ) :
1Paiement :
L/C T/T westernUnionOrigine du produit :
ChinaCouleur :
CustomizedPort d'expédition :
Shanghai shenzhen guangzhouDélai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Emballer :
CustomizedMatériel :
Stainless Steel/Cast IronTempérature de travail :
＜40℃Pression de travail :
2.5 MPaPompe à vis unique étanche à engrenage interne
Pompe volumétrique à rotor et stator hélicoïdaux, la pompe monovis de type G est idéale pour la manipulation de fluides visqueux, abrasifs ou sensibles au cisaillement. Dans des secteurs tels que le traitement des eaux usées, l'industrie pétrolière et chimique, elle assure un débit régulier, un auto-amorçage et un rendement élevé. Sa construction robuste garantit un fonctionnement fiable et un entretien minimal.
Avantages du produit
La pompe monovis de type G est une pompe volumétrique rotative à engrenages internes, entièrement fermée. Elle se distingue par son adaptabilité exceptionnelle à différents fluides, assurant un débit régulier et stable grâce à une forte capacité d'aspiration et des pulsations de pression minimales. Sa conception lui permet de traiter efficacement non seulement les liquides fluides, mais aussi les matériaux très visqueux, ainsi que les fluides contenant des particules solides, des suspensions dures ou des substances fibreuses. Grâce à sa large plage de réglage et à son rendement élevé, la pompe de type G est largement utilisée dans des secteurs tels que la protection de l'environnement, le génie maritime, le pétrole, la pharmacie, les cosmétiques, l'agroalimentaire, la brasserie, la construction, l'exploitation minière, la chimie, l'imprimerie, la papeterie, la production d'énergie et la production de chaudières.
Principe de fonctionnement
La pompe à vis unique est une pompe volumétrique rotative à engrenage interne. Ses principaux éléments fonctionnels sont une vis excentrée (rotor) et une bague fixe (stator). La géométrie particulière du rotor et du stator crée plusieurs chambres étanches distinctes. Le fluide contenu dans chaque chambre est déplacé de manière continue, uniforme et à volume constant de l'aspiration au refoulement, du fait de la rotation du rotor.
La pompe à vis unique est particulièrement adaptée aux conditions de fonctionnement suivantes grâce à ses caractéristiques :
1. Gestion des matériaux extrêmement visqueux
2. Transport de matériaux contenant des fibres ou des particules solides
3. Applications nécessitant une pression constante et régulière, sans variations sporadiques.
4. Activités nécessitant peu de perturbations afin de ne pas endommager la structure intrinsèque du milieu
5. Environnement calme
Données techniques
| Modèle | Débit (m³)/h) | Pression (MPa) | Vitesse maximale autorisée (tr/min) | Puissance du moteur (kW) | NPSH requis (m) | Diamètre de la bride d'entrée (mm) | Diamètre de la bride de sortie (mm) | Diamètre maximal admissible des particules (mm) | Longueur maximale admissible des fibres (mm) |
| G20 - 1 | 0,8 | 0,6 | 960 | 0,75 | 4 | 25 | 25 | 1.5 | 25 |
| G20 - 2 | 0,8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
| G25 - 1 | 2 | 0,6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
| G25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| G30 - 1 | 5 | 0,6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| G30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
| G35 - 1 | 8 | 0,6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| G35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| G40 - 1 | 12 | 0,6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| G40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| G50 - 1 | 20 | 0,6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50 - 2 | 20 | 1.2 | 960 | 7,5 | 4.5 | 100 | 80 | 5 | 50 |
| G60 - 1 | 30 | 0,6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G70 - 1 | 45 | 0,6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| G70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| G85 - 1 | 60 | 0,6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| G85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |

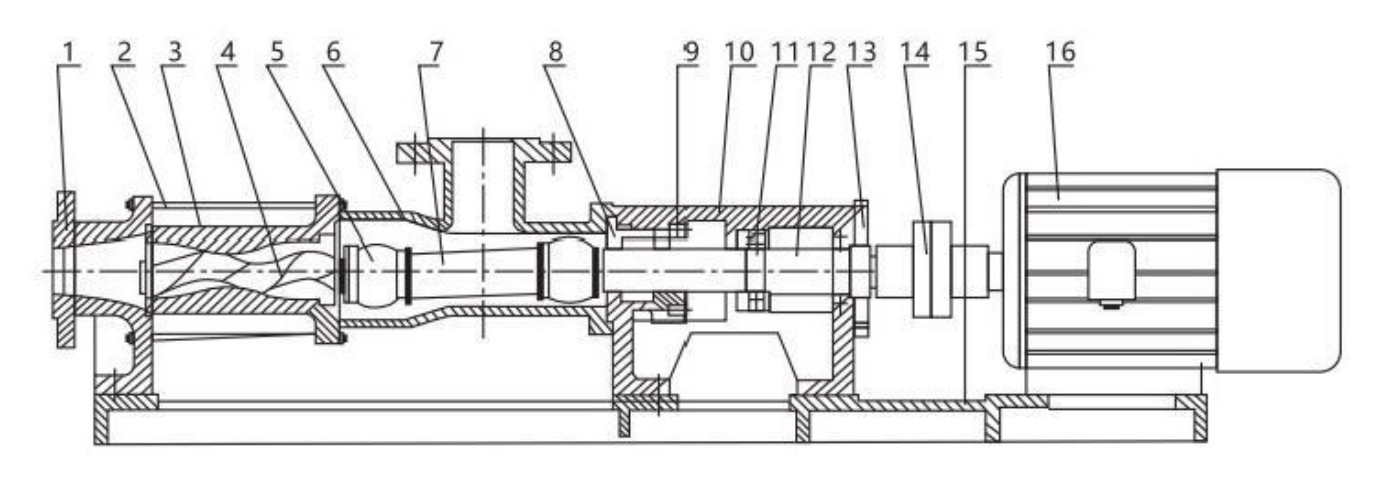

Diagramme structurel
| Non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Nom | Corps de décharge | biellette de direction | Stator | Arbre à vis | Corps d'alimentation | Arbre de liaison | Siège de rangement | Siège de palier | Palier | Arbre de transmission | Couvercle de roulement | Couplage | Plaque de base | Moteur |
La pompe monovis étanche de type G est conçue pour le traitement efficace des fluides visqueux. Sa construction étanche garantit un fonctionnement sans fuite et des performances fiables, ce qui la rend idéale pour les applications industrielles exigeantes.
