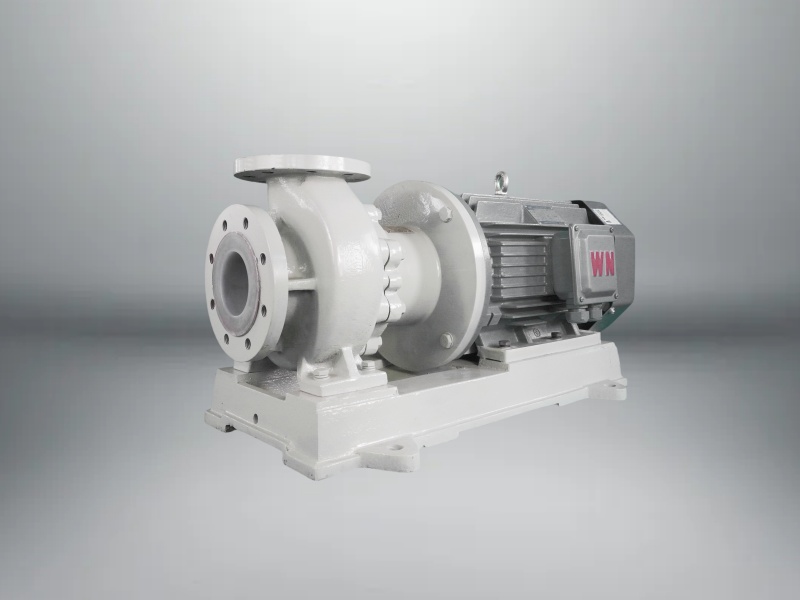

La pompe à entraînement magnétique TCSF à revêtement antifuite et fluoré est un appareil remarquable. Son revêtement fluoré lui confère une excellente résistance à la corrosion. Son mécanisme d'entraînement magnétique garantit un fonctionnement sans fuite, ce qui en fait un choix idéal pour le transfert de fluides dans les applications chimiques et industrielles.
Numéro d'article :
TCSFCommande (MOQ) :
1Paiement :
Alipay westernunion Paypal T/T L/COrigine du produit :
ChinaCouleur :
CustomizedPort d'expédition :
shanghai shenzhen guangzhouDélai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Emballer :
CustomizedMatériel :
FluoroplasticTempérature de travail :
-20 to 120 ℃，Any concentration of acid-base mediumPression de travail :
1.6 MPaPompe à entraînement magnétique au fluor sans revêtement anti-fuite
La pompe à entraînement magnétique fluoré à arbre fixe et sans fuite de la série TCSF a été améliorée et optimisée sur la base de la pompe magnétique traditionnelle. Elle modifie la structure de la pompe magnétique traditionnelle : le rotor magnétique entraîne directement la roue en rotation par l'intermédiaire de l'arbre. L'arbre est fixe et ne tourne pas, et sert uniquement de support.
Avantages du produit
1. L'efficacité de la transmission et la stabilité de la pompe sont améliorées et les pièces internes sont réduites ;
2. Le degré de généralisation est plus élevé. La transmission magnétique de la pompe est configurée en fonction de la puissance ;
3. Optimiser la conception du circuit magnétique, de sorte que le coût de fabrication de la pompe soit inférieur et que la surface au sol soit plus petite.
Application du produit
La pompe à entraînement magnétique au fluor sans fuite est largement utilisée dans le pétrole, l'industrie chimique, la fabrication d'acide, la fabrication d'alcalis, la fusion, les terres rares, les pesticides, les colorants, la médecine, la fabrication du papier, la galvanoplastie, l'électrolyse, le décapage, etc.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1 Corps de pompe | HT200/F46/PFA | 6 Manchon de renfort | COUP D'OEIL | ⑪ Support | HT200/ZG |
| 2. Anneau buccal du corps de la pompe | PTFE chargé/carbure de silicium | 7. Bague d'étanchéité | caoutchouc fluoré/téflon | ⑫ Base | HT200/Acier canalisé |
| ③ Arbre de pompe | Carbure de silicium/Sans pression | ⑧ Manchon d'essieu | SIC/Sans pression | ⑬ Moteur | À la demande du client |
| ④ Ensemble de turbine | 45# F46/PFA/Aimant permanent | ⑨ Palier d'espacement | SIC/Sans pression | ||
| ⑤ Manchon d'isolation | F46/PTFE | ⑩ Ensemble rotor extérieur | HT250/Aimant permanent |

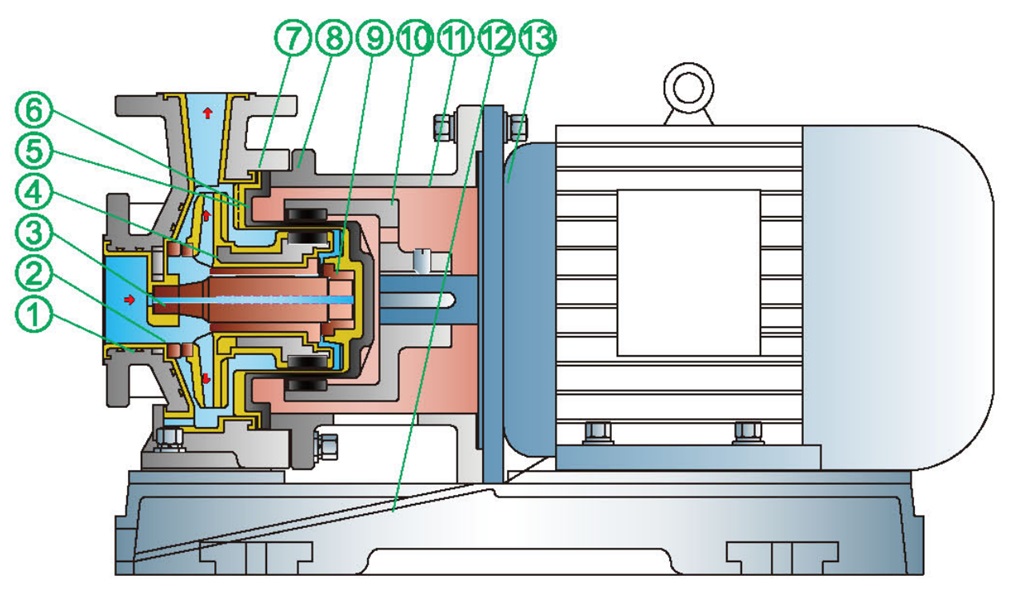

Schéma structurel
Données de performance
| Taper | Puissance nominale | Débit nominal | Hauteur nominale | Tension | Matériau du corps de pompe | Succion |
| 32-20-115F | 3.2 | 380 V | F4/F46/F50 | 32*20 | ||
| 40-25-120F | 6.3 | 380 V | F4/F46/F50 | 40*25 | ||
| 40-40-120F | 6.3 | 380 V | F4/F46/F50 | 40*40 | ||
| 50-32-120F | 12,5 | 380 V | F4/F46/F50 | 50*32 | ||
| 25-20-125 | 1.1 | 2,5 | 20 | 380 V | F4/F46/F50 | 25*20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380 V | F4/F46/F50 | 25*20 |
| 25-20-200 | 4 | 2,5 | 50 | 380 V | F4/F46/F50 | 25*20 |
| 25-20-250 | 7,5 | 2,5 | 80 | 380 V | F4/F46/F50 | 25*20 |
| 32-20-125 | 1.1 | 3.2 | 20 | 380 V | F4/F46/F50 | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 V | F4/F46/F50 | 32*20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 V | F4/F46/F50 | 32*20 |
| 32-20-250 | 7,5 | 3.2 | 80 | 380 V | F4/F46/F50 | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | F4/F46/F50 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | F4/F46/F50 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | F4/F46/F50 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | F4/F46/F50 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 V | F4/F46/F50 | 40*25 | |
| 50-32-125 | 3 | 12,5 | 20 | 380 V | F4/F46/F50 | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380 V | F4/F46/F50 | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380 V | F4/F46/F50 | 50*32 |
| 50-32-250 | 11 | 12,5 | 80 | 380 V | F4/F46/F50 | 50*32 |
| 50-32-315 | 12,5 | 125 | 380 V | F4/F46/F50 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 V | F4/F46/F50 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 V | F4/F46/F50 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 V | F4/F46/F50 | 65*40 |
| 65-40-250 | 18,5 | 25 | 80 | 380 V | F4/F46/F50 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 V | F4/F46/F50 | 65*40 |
| 80-65-125 | 7,5 | 50 | 20 | 380 V | F4/F46/F50 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 V | F4/F46/F50 | 80*65 |
| 80-50-200 | 15 | 50 | 50 | 380 V | F4/F46/F50 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 V | F4/F46/F50 | 80*50 |
| 80-50-315 | 45 | 50 | 125 | 380 V | F4/F46/F50 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 V | F4/F46/F50 | 100*80 |
| 100-80-160 | 18,5 | 100 | 32 | 380 V | F4/F46/F50 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 V | F4/F46/F50 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | F4/F46/F50 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | F4/F46/F50 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 V | F4/F46/F50 | 125*80 |
| 125-100-200 | 55 | 200 | 50 | 380 V | F4/F46/F50 | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 V | F4/F46/F50 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 V | F4/F46/F50 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 V | F4/F46/F50 | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 V | F4/F46/F50 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 V | F4/F46/F50 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 V | F4/F46/F50 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 V | F4/F46/F50 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 V | F4/F46/F50 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 V | F4/F46/F50 | 200*150 |
Gamme de performances
Pression de conception : 1,6 MPa, Débit : 0,75~460 m³/h, Hauteur de levage : 5~125 m, Puissance : 0,55~110 KW.
Température applicable : -20~120 ℃, milieu acido-basique de toute concentration.
