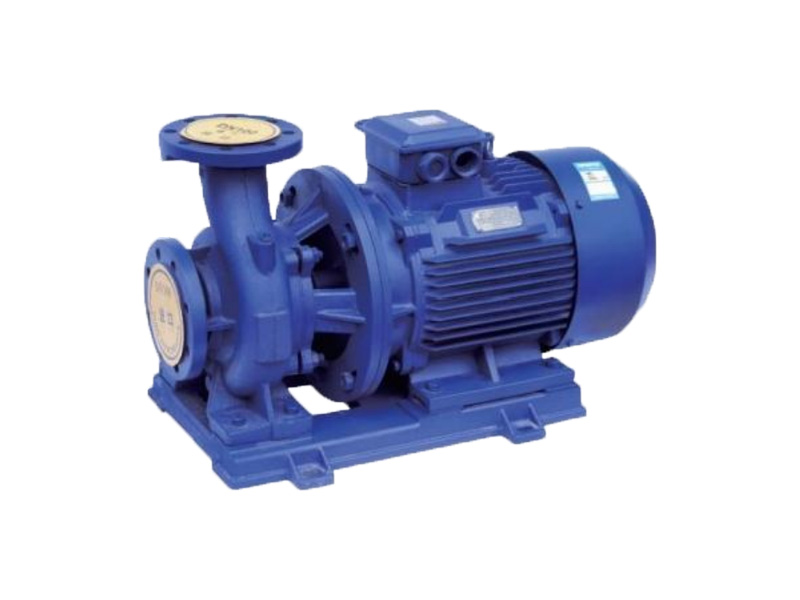

La pompe centrifuge à aspiration axiale horizontale monocellulaire ISW est une conception monocellulaire et à aspiration unique pour un transfert de fluide efficace dans les canalisations, les systèmes CVC et d'alimentation en eau.
Numéro d'article :
ISWCommande (MOQ) :
1Couleur :
CustomziedEmballer :
CustomziedMatériel :
Cast iron/Stainless steelTempérature de travail :
≤40℃Pompe centrifuge à aspiration axiale horizontale à un étage
Sur la base des performances des pompes centrifuges de type IS et IR, Shengshi Datang a développé les pompes centrifuges horizontales des séries ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD et ISWHYD, conformément à la norme ISO 2858. Cette série adopte des modèles hydrauliques domestiques avancés et des conceptions optimisées, ce qui en fait une nouvelle génération idéale de pompes centrifuges horizontales à haut rendement et à économie d'énergie.
Conditions de fonctionnement
La pression de service maximale du système de pompe est de 1,6 MPa, ce qui signifie que la somme de la pression d'aspiration et de la hauteur manométrique de la pompe doit être inférieure à 1,6 MPa. (Si la pression du système dépasse 1,6 MPa, veuillez le préciser lors de la commande afin que de l'acier moulé puisse être utilisé pour le passage du débit et les composants de connexion de la pompe.) La pompe est conçue pour traiter de l'eau propre ou d'autres liquides ayant des propriétés physiques et chimiques similaires. (Si le fluide contient des particules fines, veuillez le préciser lors de la commande pour équiper des garnitures mécaniques résistantes à l'usure.) La température ambiante ne doit pas dépasser 40 °C, l'altitude ne doit pas dépasser 1 000 m et l'humidité relative ne doit pas dépasser 95 %.
Caractéristiques du produit
1. Structure compacte :
Cette pompe centrifuge horizontale monocellulaire à aspiration axiale présente une conception pompe-moteur intégrée, offrant une esthétique attrayante et un encombrement environ 30 % inférieur à celui des pompes horizontales classiques. Équipée d'un moteur extérieur IP54, elle peut être installée directement en extérieur sans station de pompage.
2. Fonctionnement fluide et silencieux :
La concentricité élevée garantit des performances stables. L'accouplement direct moteur-pompe minimise les vibrations et le bruit, tandis que la roue à équilibrage dynamique prolonge la durée de vie des roulements et améliore l'environnement de fonctionnement.
3. Garniture mécanique de qualité supérieure :
Les joints mécaniques en alliage dur améliorent la résistance à l'usure, garantissent un fonctionnement sans fuite et prolongent la durée de vie.
4. Conception hydraulique avancée :
La conception innovante de la turbine offre une efficacité élevée et des performances supérieures.
5. Détails structurels uniques :
Un trou de drainage à la base de la pompe et des prises de pression sur les brides d'entrée et de sortie facilitent l'entretien et la surveillance.
6. Configuration adaptée aux tuyaux :
Avec une entrée horizontale et une sortie verticale, la disposition et l'installation des canalisations sont simplifiées.
Principales applications
1. Pompe à eau claire horizontale ISW :
Conçu pour le transport d'eau propre et d'autres liquides aux propriétés physico-chimiques similaires. Convient pour l'alimentation et le drainage en eau industrielle et urbaine, la pressurisation des immeubles de grande hauteur, l'irrigation des jardins, la surpression incendie, le transport longue distance, la circulation CVC, la circulation d'eau chaude/froide des salles de bain et l'adaptation des équipements. Température de fonctionnement : T ≤ 80 °C.
2. Pompe à eau chaude horizontale ISWR/ISWRD :
Largement utilisé pour la circulation et la pressurisation de l'eau chaude dans les chaudières (industries de l'énergie, de la métallurgie, de la chimie, du textile, de la papeterie, de l'hôtellerie, des bains, etc.) et les systèmes de chauffage urbain. Température de fonctionnement : T ≤ 120 °C.
3. Pompe chimique horizontale ISWH :
Transfère des liquides non solides, corrosifs et de viscosité aqueuse. Idéal pour les industries pétrolière, chimique, métallurgique, énergétique, papetière, agroalimentaire/pharmaceutique et des fibres synthétiques. Température de fonctionnement : -20 °C à +120 °C.
4. Pompe à huile horizontale pour pipeline ISWB :
Transporte de l'essence, du kérosène, du diesel et d'autres liquides inflammables ou explosifs. Température de fonctionnement : +20 °C à +120 °C.

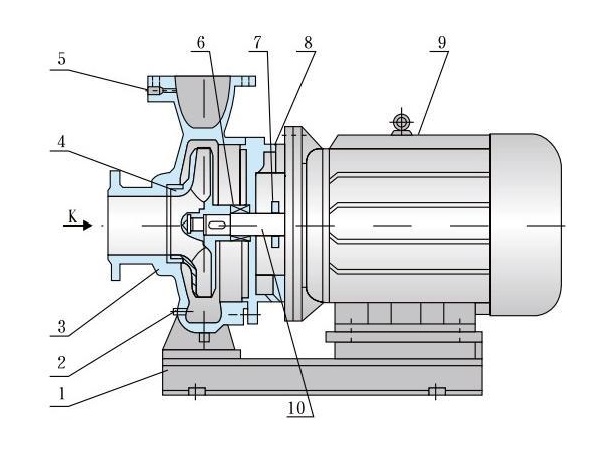

Schéma structurel
1 | Base |
2 | Trou de drainage |
3 | Corps de pompe |
4 | turbine |
5 | Prise de pression |
6 | garniture mécanique |
7 | Bague de retenue d'eau |
8 | Couverture d'extrémité |
9 | Moteur |
10 | Arbre |
Voir le schéma :
L'unité se compose de trois parties : la pompe, le moteur et le socle. La structure de la pompe comprend le corps, la turbine, le couvercle, la garniture mécanique et d'autres composants. Il s'agit d'une pompe centrifuge horizontale monocellulaire à simple aspiration, dont le corps et le couvercle sont divisés à l'arrière de la turbine (conception à moitié arrière).
La plupart des pompes sont équipées de bagues d'étanchéité sur les côtés avant et arrière de la roue, ainsi que de trous d'équilibrage sur le couvercle arrière pour contrer la poussée axiale sur le rotor.
un.Conception du flux : entrée horizontale axiale, sortie verticale vers le haut.
b.Configuration de l'arbre : La pompe et le moteur sont coaxiaux. L'extension de l'arbre moteur utilise des roulements à billes à double contact oblique pour équilibrer partiellement la force axiale résiduelle.
c.Installation : Couplage direct sans alignement requis ; base partagée avec des isolateurs de vibrations de type IG pour réduire les vibrations.
