Pour le drainage des eaux usées, la pompe à eaux usées auto-amorçante à couplage direct ZWL est efficace, durable et résistante au colmatage. Idéale pour l'agriculture, l'industrie et les collectivités. Haute performance, entretien minimal.
Numéro d'article :
ZWLCommande (MOQ) :
1Couleur :
CustomizedEmballer :
CustomizedMatériel :

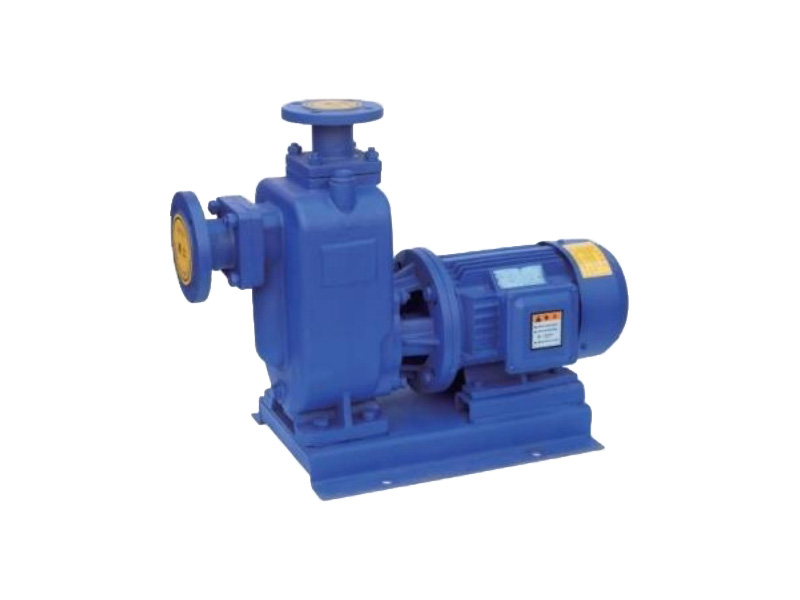

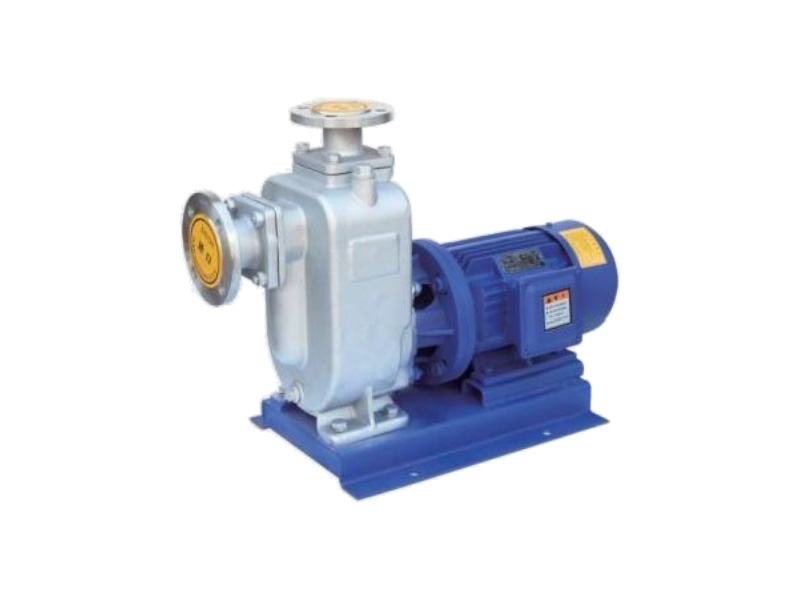

Cast iron/Stainless steelPompe à eaux usées auto-amorçante à couplage direct
Cette pompe intègre des dispositifs d'auto-amorçage et de refoulement des eaux usées anti-colmatage. Elle utilise un système de mélange externe à reflux axial et présente une conception spécifique du canal d'écoulement de la roue et du corps de pompe. Capable d'aspirer et de refouler des liquides contenant de grosses particules solides et des contaminants fibreux longs, elle fonctionne comme une pompe à eau claire auto-amorçante classique, sans nécessiter de clapet de fond ni d'eau d'amorçage. C'est la pompe idéale pour le traitement des impuretés dans les milieux chimiques des industries légères, papetières, textiles, agroalimentaires, chimiques et électriques, ainsi que pour le traitement des fibres, des boues et des suspensions mixtes. Elle est également largement utilisée dans les stations d'épuration municipales et l'aquaculture en étang.
Avantages du produit
La pompe ZWL traite les eaux usées contenant des particules et des fibres grâce à sa fonction d'auto-aspiration. Son architecture à refoulement axial assure un amorçage rapide et automatique, sans vannes de liaison ni remplissage manuel. Le moteur garantit des performances élevées avec un minimum de vibrations et de bruit lorsqu'il est raccordé directement à des canaux de passage larges et à une impédance adaptée. Fabriquée en fonte robuste ou en matériaux résistants à la corrosion, cette pompe compacte est adaptée aux environnements difficiles. Elle convient aux eaux usées industrielles et municipales. Idéale pour les procédés chimiques et l'aquaculture, la ZWL, simple à installer et nécessitant peu d'entretien, assure un transfert de fluide fiable, optimisant ainsi l'efficacité dans de nombreuses applications et réduisant les coûts d'exploitation.

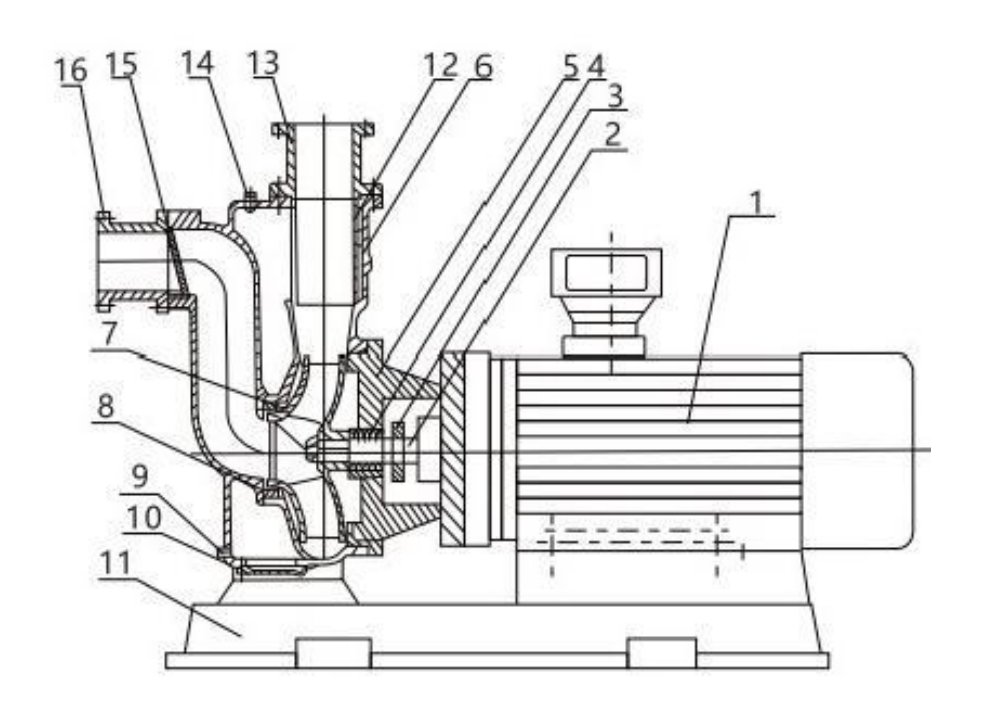

Diagramme structurel

| 1 | Moteur | Raccordement direct à la pompe à eau pour la transmission de puissance, via un moteur de marque. |
| 2 | Arbre de pompe | Coaxiale au moteur, elle est dotée d'un arbre moteur allongé, garantissant une concentricité optimale pour un fonctionnement silencieux et sans vibrations de la pompe. Chromée pour une durabilité accrue. |
| 3 | Anneau de rétention d'eau | Empêche les fuites d'eau dans le moteur dues à une défaillance du joint. |
| 4 | Joint mécanique | Fabriqué en acier inoxydable, carbure de tungstène, caoutchouc fluoré, etc. Conception équilibrée résistante aux hautes températures et à la pression, longue durée de vie, sans fuite, sans usure de l'arbre, sans accumulation de tartre, assurant un environnement de travail propre. |
| 5 | Couvercle de pompe | Relie le corps de la pompe et le moteur. |
| 6 | Corps de pompe | Conçu avec un excellent modèle hydraulique pour la chambre de pression, la chambre d'aspiration et la chambre de séparation gaz-liquide, alliant esthétique et efficacité. Équipé de pieds de fixation pour une installation facile et un fonctionnement stable. |
| 7 | Turbine | Conçus à l'aide de modèles hydrauliques avancés, généralement disponibles en versions monocanal et bicanal, ils offrent un rendement élevé, une excellente capacité de débit et une grande fiabilité. |
| 8 | Joint torique | Assure l'étanchéité entre la roue de la pompe et le corps de la pompe. |
| 9 | Bouchon de vidange | Permet la vidange du liquide stocké lorsque la pompe n'est pas utilisée pendant des périodes prolongées. |
| 10 | Plaque de recouvrement inférieure | Peut être ouvert pour retirer les sédiments ou débris accumulés dans le corps de la pompe. |
| 11 | Plaque de base | Permet de connecter l'ensemble de la pompe pour une installation facile et peut également accueillir des isolateurs de vibrations. |
| 12 | Tube de séparation gaz-liquide | Lors du démarrage de la pompe, l'air est expulsé par ce tube et l'eau est recirculée pour achever le processus d'auto-amorçage. |
| 13 | Tuyau de sortie | Se raccorde à la canalisation d'évacuation. |
| 14 | Valve de remplissage d'eau | Peut être ouvert pour ajouter de l'eau lorsque la cavité interne de la pompe ne contient pas suffisamment de liquide. |
| 15 | Plaque de clapet anti-retour | Empêche le refoulement de l'eau de la canalisation lorsque la pompe cesse de fonctionner. |
| 16 | Tuyau d'entrée | Se raccorde à la canalisation d'arrivée. |
