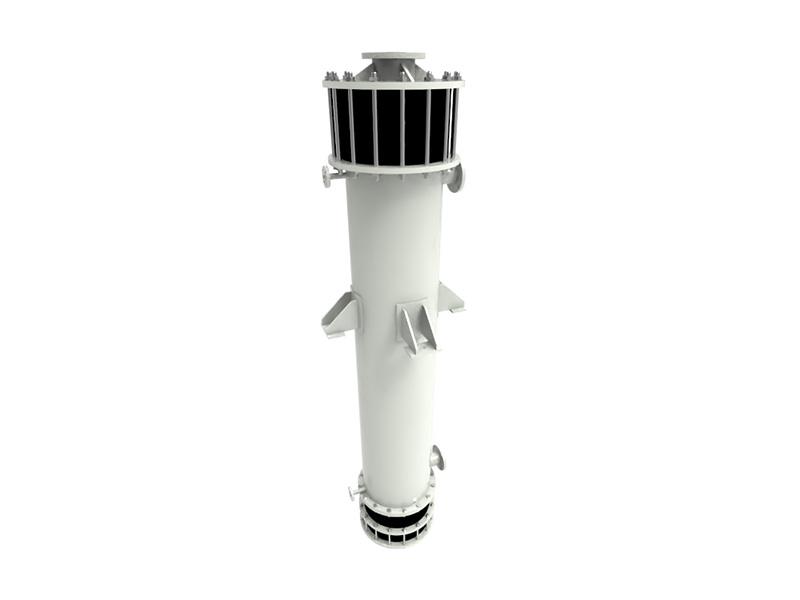

Échangeur de chaleur en graphite à calandre et tubes flottants
L'échangeur de chaleur à calandre et tubes en graphite à tête flottante GH est un dispositif de transfert de chaleur très fiable et efficace. Il est composé de tubes, d'une tête flottante, d'une calandre et d'autres pièces.
Numéro d'article :
GHCommande (MOQ) :
1Paiement :
T/T L/C PayPal Alipay westernunionOrigine du produit :
ChinaCouleur :
CustomizedPort d'expédition :
shanghai shenzhen guangzhouDélai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Emballer :
CustomizedMatériel :
GraphiteTempérature de travail :
-20 to 140 ℃Pression de travail :
Tube range≤0.2Mpa,Shell range≤0.3Mpa.Échangeur de chaleur en graphite à calandre et tubes flottants
La fabrication à grande échelle de cet équipement est rendue possible par sa conception simple, compacte et résistante aux fluides. Cependant, comparé au modèle à blocs perforés, il est moins résistant aux variations de température et de pression. Il fonctionne de manière optimale dans des environnements à faibles vibrations et sans chocs, et est particulièrement adapté comme condenseur. Il existe deux types de cet équipement : le type I et le type II. Le type II est équipé d'un séparateur gaz-liquide, contrairement au type I. Le type II est donc le plus approprié pour une utilisation comme condenseur.
Avantages du produit
Il convient aux applications à grande échelle, possède une conception compacte, une résistance chimique exceptionnelle, une efficacité de transfert de chaleur élevée, une facilité d'entretien et la capacité de résister aux variations de pression et de température.

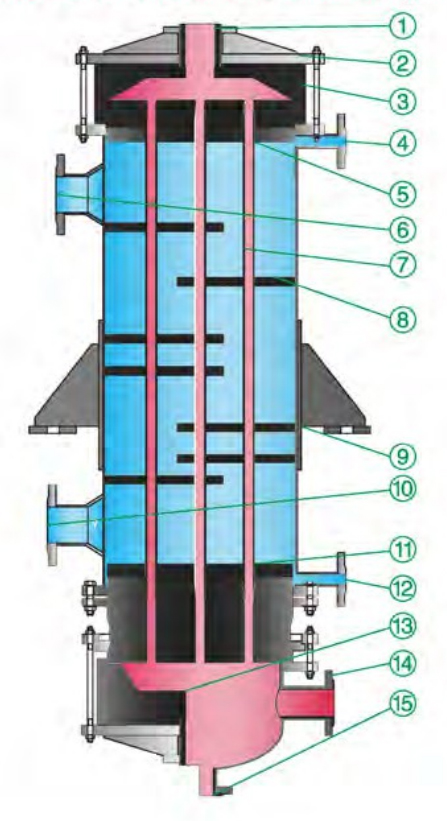

Diagramme structurel
| Détails des pièces | |
| 1 | Importation de matériaux |
| 2 | plaque de recouvrement supérieure |
| 3 | Tête supérieure en graphite |
| 4 | port de défense aérienne |
| 5 | plaque de recouvrement supérieure flottante en graphite |
| 6 | Sortie |
| 7 | Tube d'échange thermique en graphite |
| 8 | Déflecteur en graphite |
| 9 | Assistance technique |
| 10 | Admission |
| 11 | plaque de recouvrement inférieure de la tête flottante en graphite |
| 12 | Orifice de vidange |
| 13 | Tête inférieure en graphite |
| 14 | Sortie d'échappement |
| 15 | Exportation de matériaux |
L'échangeur de chaleur à calandre et tubes en graphite à tête flottante GH est un dispositif de transfert de chaleur très fiable et efficace. Il est composé de tubes, d'une tête flottante, d'une calandre et d'autres pièces.
Leveraging the inherent properties of graphite, this heat exchanger's rectangular hole pattern provides exceptional thermal conductivity and chemical inertness. The design promotes efficient fluid flow, resulting in a durable, efficient, and reliable solution for industrial heat exchange.
