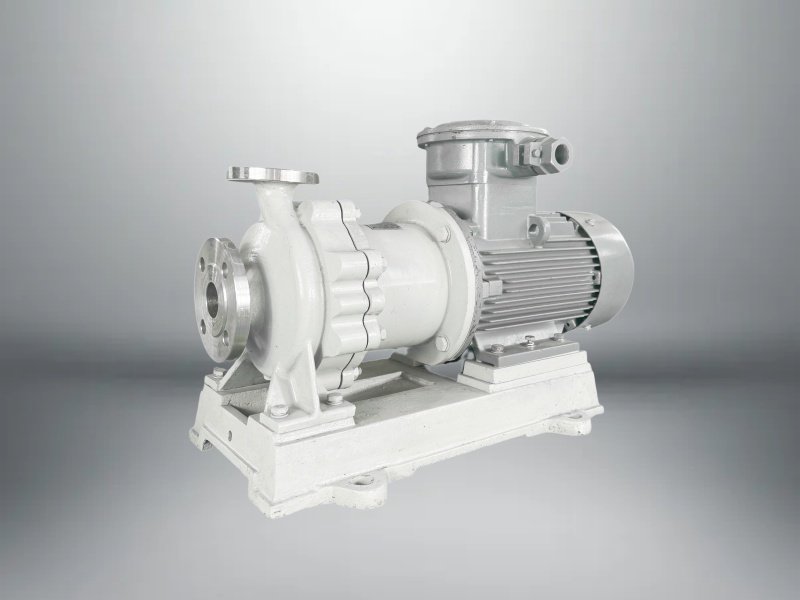

Pompe chimique à entraînement magnétique résistante à la corrosion et sans fuite
La pompe magnétique anti-fuite TC appartient à la nouvelle génération de pompes centrifuges. Elle est composée d'une pompe, d'un actionneur magnétique et d'un moteur. Le couple est transmis par force magnétique, évitant ainsi les fuites. Résistante à la corrosion, elle est adaptée à diverses industries, telles que les industries chimique et pharmaceutique.
Numéro d'article :
TCCommande (MOQ) :
1Paiement :
L/C T/T Alipay Paypal westernunionOrigine du produit :
ChinaCouleur :
CustomziedPort d'expédition :
shanghai shenzhen guangzhouDélai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Emballer :
CustomziedMatériel :
SteelTempérature de travail :
-60 to 300 ℃Pression de travail :
1.6 to 6.3 MPaPompe chimique à entraînement magnétique résistante à la corrosion et sans fuite
La pompe chimique à entraînement magnétique résistante à la corrosion et sans fuite est un nouveau type de pompe qui utilise le principe de la magnéto-mécanique moderne, conformément aux conditions techniques GB/T25140-2010 pour la pompe à puissance rotative sans arbre (classe II), qui est équivalente à la spécification technique ISO 15783-2002 pour la pompe à puissance rotative sans arbre (classe II), et en référence à la pompe centrifuge sans joint API 685-2000 pour les industries du pétrole, de la chimie lourde et du gaz naturel, et utilise l'entraînement magnétique de l'aimant permanent pour réaliser la transmission sans contact du couple, car le milieu est enfermé dans le manchon d'isolation statique, le but de pomper le milieu sans fuite est atteint, et le problème de fuite du joint d'arbre de la pompe à entraînement mécanique est complètement résolu.
Avantages du produit
1. L'aimant adopte un aimant en ferrite, Nd-Fe-Band samarium cobalt, qui a un bon magnétisme, une résistance à haute température et aucune démagnétisation ;
2. Le manchon d'arbre et le palier coulissant sont fabriqués en carbure de silicium, graphite, tétrafluoro et autres matériaux hautement résistants à l'usure, et équipés de rainures de lubrification pour assurer efficacement la durée de vie de la pompe.
Application du produit
La pompe chimique à entraînement magnétique résistante à la corrosion et sans fuite est largement utilisée pour transporter des liquides corrosifs dans les processus de production du pétrole, de l'industrie chimique, de la fabrication d'alcalis, de la fusion, des terres rares, des pesticides, des colorants, des médicaments, de la fabrication du papier, de la galvanoplastie, de l'électrolyse, etc.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1corps de pompe | 304/316/316L | 6.collier de poussée | alliage dur | ⑪écrou arrière | 304/316/316L |
| ②écrou de turbine | 304/316/316L | 7. Couvercle de pompe | 304/316/316L | ⑫out aimant | aimant permanent /HT200 |
| ③turbine | 304/316/316L | ⑧Joint | PTFE | ⑬connexion | HT200 |
| ④arbre principal | 304/316/316L | ⑨manchon de distance | 304/316/316L | ⑭moteur | Comme demandé par les clients |
| 5.manchon d'arbre | GRAPHITE/SIC | ⑩aimant intérieur | aimant permanent /304/316/316L | ⑮plaque de base | HT200 |

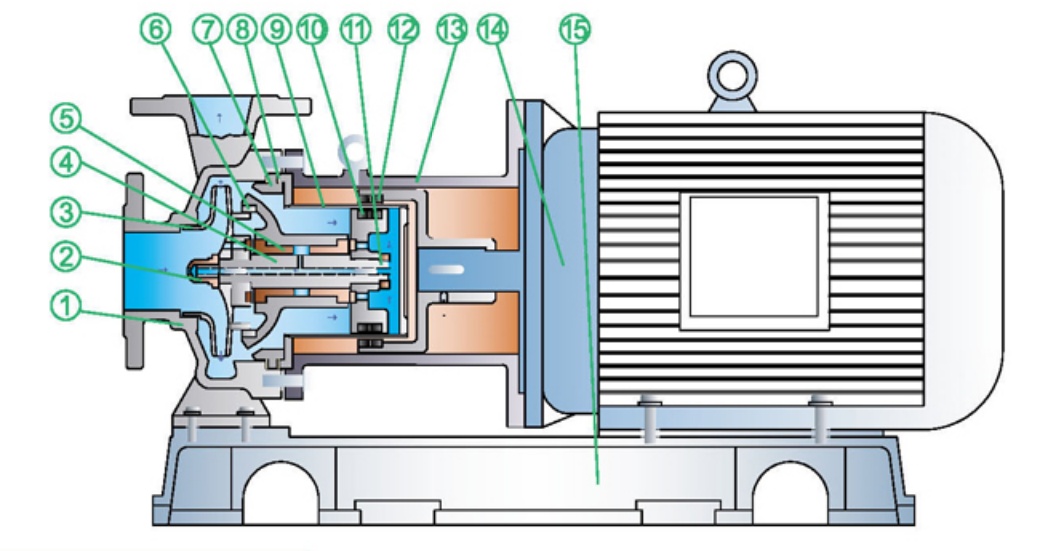

Schéma structurel
Données de performance
| Taper | Puissance nominale | Débit nominal | Tête nominale | Tension | Matériau du corps de pompe | Succion |
| 25-20-125 | 2.2 | 2,5 | 20 | 380 V | 304/316/316L | 25*20 |
| 25-20-160 | 3 | 2,5 | 32 | 380 V | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2,5 | 50 | 380 V | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2,5 | 80 | 380 V | 304/316/316L | 25*20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380 V | 304/316/316L | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 V | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 V | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 V | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | 304/316/316L | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | 304/316/316L | 40*25 |
| 50-32-125 | 3 | 12,5 | 20 | 380 V | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380 V | 304/316/316L | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380 V | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12,5 | 80 | 380 V | 304/316/316L | 50*32 |
| 65-50-125 | 4 | 25 | 20 | 380 V | 304/316/316L | 65*50 |
| 65-50-160 | 7,5 | 25 | 32 | 380 V | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 V | 304/316/316L | 65*40 |
| 65-40-250 | 18,5 | 25 | 80 | 380 V | 304/316/316L | 65*40 |
| 80-65-125 | 7,5 | 50 | 20 | 380 V | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 V | 304/316/316L | 80*65 |
| 80-50-200 | 18,5 | 50 | 50 | 380 V | 304/316/316L | 80*50 |
| 100-80-125 | 15 | 100 | 20 | 380 V | 304/316/316L | 100*80 |
| 100-80-160 | 18,5 | 100 | 32 | 380 V | 304/316/316L | 100*80 |

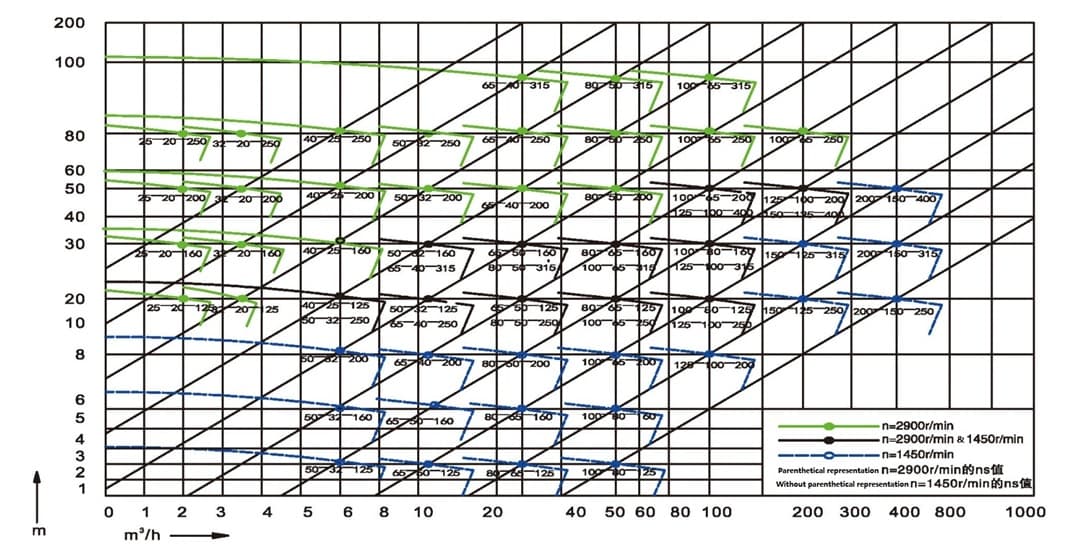

Gamme de performances
Pression de conception : 1,6 ~ 6,3 MPa, Débit : 0,75 ~ 460 m³/h, Hauteur de refoulement : 5 ~ 125 m, Puissance : 0,55 ~ 110 kW
Température applicable : -60 ~ 300℃, de nouveaux matériaux sont adoptés et la résistance à la température peut atteindre 450℃.
