La pompe à entraînement magnétique anti-fuite à revêtement fluoré se caractérise par sa haute résistance à la corrosion, due à son revêtement fluoré. Le mécanisme d'entraînement magnétique assure une étanchéité parfaite, empêchant toute fuite et la rendant adaptée à une large gamme d'applications de transfert de fluides.
Numéro d'article :
TCFCommande (MOQ) :
1Paiement :
L/C T/T Alipay Paypal westernunionOrigine du produit :
ChinaCouleur :
CustomizedPort d'expédition :
shanghai shenzhen guangzhouDélai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Emballer :
CustomizedMatériel :
HT200 lined F46Température de travail :
-20 to 120°C; -20 to 80°CPression de travail :

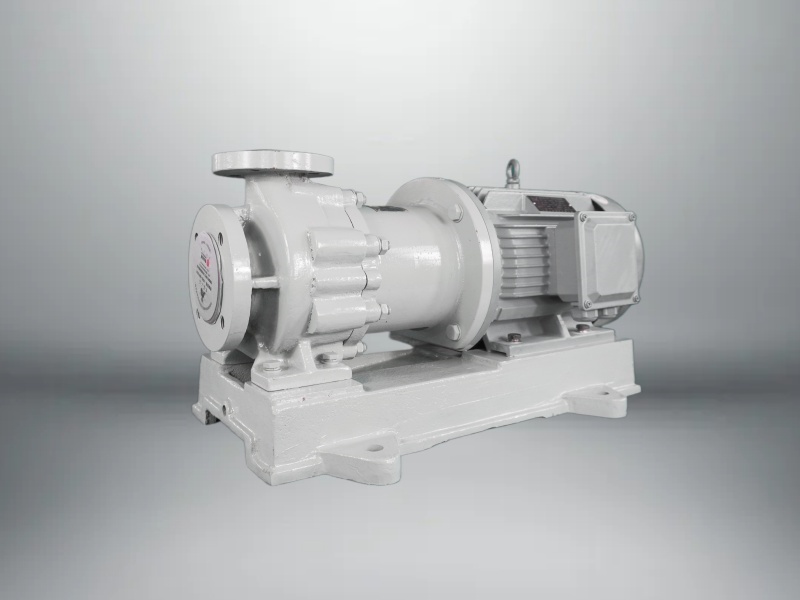

1.6 MPaPompe à entraînement magnétique revêtue de fluor sans fuite
La pompe à entraînement magnétique sans fuite TCF, revêtue de fluor, est un nouveau type de pompe qui applique le principe de la magnétomécanique moderne et utilise la transmission magnétique d'un aimant permanent pour assurer une transmission de couple sans contact. Toutes les pièces de trop-plein sont en fluoroplastique, capable de transporter des fluides corrosifs tels que les acides, les bases et les oxydants, quelle que soit leur concentration.
Avantages du produit
1. Le corps de la pompe est en fonte, en acier au carbone, en 304 et 316L revêtus de fluoroplastiques, et le rotor intérieur, le couvercle de la pompe, la roue, le manchon d'isolation et les autres pièces de trop-plein sont constitués d'inserts métalliques enveloppés de fluoroplastiques ;
2. L'aimant est un nouveau type d'aimant permanent avec un bon magnétisme, une résistance aux températures élevées et aucune démagnétisation ;
3. Le manchon d'arbre et le palier lisse sont fabriqués en carbure de silicium, graphite, tétrafluoroéthylène et autres matériaux hautement résistants à l'usure. Ils sont dotés de rainures de lubrification pour garantir la durée de vie de la pompe. Le joint statique fermé élimine complètement les fuites de fluide, élimine le besoin de lubrification et d'eau de refroidissement indépendantes et réduit la consommation d'énergie.
Application du produit
La pompe à entraînement magnétique à revêtement fluoré sans fuite est largement utilisée dans le transport de liquides corrosifs dans les processus de production du pétrole, de l'industrie chimique, de la fabrication d'acide, de la fabrication d'alcalis, de la fusion, des terres rares, des pesticides, des colorants, des médicaments, de la fabrication du papier, de la galvanoplastie, de l'électrolyse et du décapage, en particulier pour le transport de produits inflammables, explosifs, volatils, toxiques, acides-bases forts, agents organiques et liquides précieux.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1Corps de pompe | HT200 doublé F46 | 5. Manchon d'essieu | Graphite imprégné/SIC | ⑨Écrou arrière | Tétrafluoro |
| ②écrou de turbine | HT200 doublé F46 | 6. Couvercle de pompe | HT200 doublé F46 | ⑩Magnétique externe | Magnétique permanent/HT200 doublé F46 |
| ③turbine | F50 | ⑦Manchon d'espacement | PEEK/F46 | ⑪ Cadre de connexion | HT200 |
| ④arbre | SIC | ⑧Magnétique interne | Magnétique permanent/HT200 doublé F46 | ⑫ Moteur électrique | Personnalisé |
Schéma structurel
Données de performance
| Taper | Puissance nominale | Débit nominal | Hauteur nominale | Tension | Matériau du corps de pompe | Succion |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 V | HT200 doublé F46 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | HT200 doublé F46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | HT200 doublé F46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | HT200 doublé F46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 V | HT200 doublé F46 | 40*25 | |
| 50-32-125 | 2.2 | 12,5 | 20 | 380 V | HT200 doublé F46 | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380 V | HT200 doublé F46 | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380 V | HT200 doublé F46 | 50*32 |
| 50-32-250 | 15 | 12,5 | 80 | 380 V | HT200 doublé F46 | 50*32 |
| 50-32-315 | 12,5 | 125 | 380 V | HT200 doublé F46 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 V | HT200 doublé F46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 V | HT200 doublé F46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 V | HT200 doublé F46 | 65*40 |
| 65-40-250 | 18,5 | 25 | 80 | 380 V | HT200 doublé F46 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 V | HT200 doublé F46 | 65*40 |
| 80-65-125 | 7,5 | 50 | 20 | 380 V | HT200 doublé F46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 V | HT200 doublé F46 | 80*65 |
| 80-50-200 | 18,5 | 50 | 50 | 380 V | HT200 doublé F46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 V | HT200 doublé F46 | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 V | HT200 doublé F46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 V | HT200 doublé F46 | 100*80 |
| 100-80-160 | 18,5 | 100 | 32 | 380 V | HT200 doublé F46 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 V | HT200 doublé F46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | HT200 doublé F46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | HT200 doublé F46 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 V | HT200 doublé F46 | 125*80 |
| 125-100-200 | 55 | 100 | 50 | 380 V | HT200 doublé F46 | 125*100 |
| 125-100-250 | 75 | 100 | 80 | 380 V | HT200 doublé F46 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 V | HT200 doublé F46 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 V | HT200 doublé F46 | 150*125 |
| 150-125-250 | 22 | 200 | 20 | 380 V | HT200 doublé F46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 V | HT200 doublé F46 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 V | HT200 doublé F46 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 V | HT200 doublé F46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 V | HT200 doublé F46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 V | HT200 doublé F46 | 200*150 |

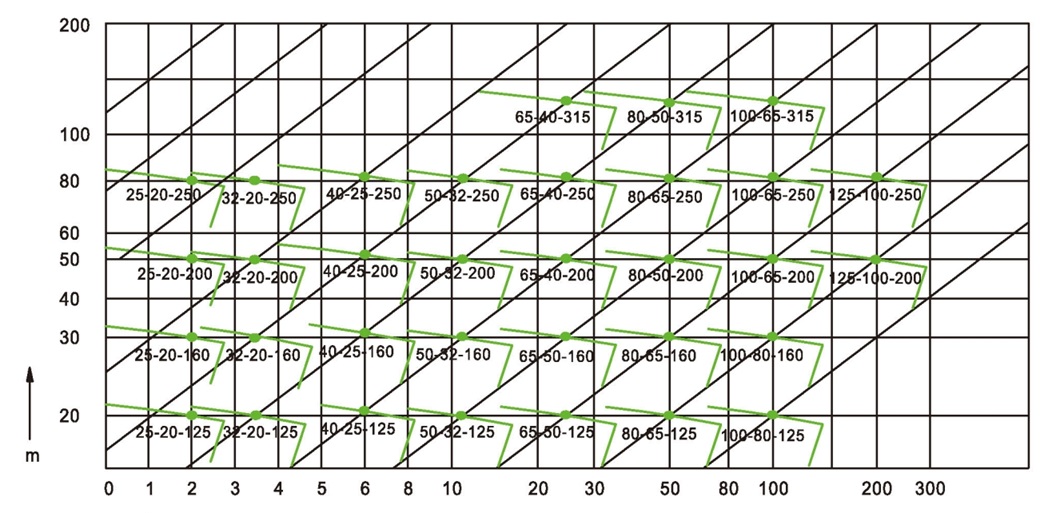

Gamme de performances
Pression de conception : 1,6 MPa, Débit : 0,5~240 m³/h, Hauteur manométrique : 20~125 m, Puissance : 1,1~55 KW.
Température applicable :
1Matériau fluoroplastique milieu acide-base de toute concentration -20~120°C ;
2. Matériau plastique technique, milieu acide et alcalin dilué -20~80°C.
