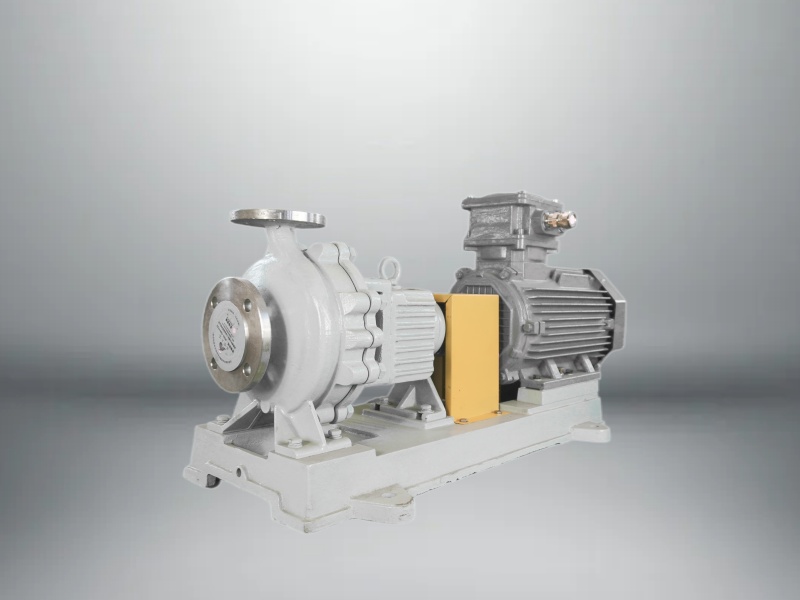

La pompe centrifuge anticorrosion pour procédés chimiques est un type de pompe utilisé dans l'industrie chimique pour le transfert, le refoulement, l'alimentation et la lubrification de divers produits chimiques. Elle fonctionne selon le principe de la force centrifuge : la rotation de la roue projette le liquide vers l'extérieur, créant une différence de pression qui permet au liquide de s'écouler de l'entrée vers la sortie.
Numéro d'article :
THJCommande (MOQ) :
1Paiement :
T/T L/C west union AlipayOrigine du produit :
ChinaCouleur :
CustomizedPort d'expédition :
shanghai/guangzhou/Délai de mise en œuvre :
please contact 504893184@qq.com or CP +8613696510409Poids :
according to ModelEmballer :
CustomizedMatériel :
Steel/SICTempérature de travail :
-20 to 200℃/The temperature of the transportable medium is 300 ℃Pression de travail :
1.6 MPaPompe centrifuge anticorrosion pour procédés chimiques
La pompe centrifuge (alcaline) pour procédés chimiques THJ est une pompe centrifuge cantilever monocellulaire à simple aspiration, modernisée et innovante. Il s'agit d'une nouvelle pompe standard pour procédés chimiques, remplaçant les pompes IH et TI. Sa structure cantilever monocellulaire à simple aspiration est conçue pour une hydraulique avancée, un rendement élevé et une économie d'énergie de 5 % supérieure à celle des pompes IH.
Avantages du produit
1. Les pièces du circuit d'écoulement, telles que le corps de pompe, le couvercle et la turbine, sont fabriquées en acier inoxydable de haute qualité, moulé avec précision selon un nouveau procédé, exempt d'impuretés, de pores et de trachome. Des alliages de haute qualité résistants à l'usure, tels que l'acier inoxydable duplex 2205, sont disponibles.
2. Le joint d'arbre est un joint mécanique statique résistant à la corrosion et à l'usure de la série 179 développé par nos soins, qui peut sélectionner des machines à face d'extrémité simple et à double face d'extrémité, le type de conteneur, le joint dynamique d'emballage et les matériaux de surface d'étanchéité pour le meulage peuvent être du carbure cémenté, du carbure de silicium et d'autres matériaux ;
3. Conception résistante à la corrosion et à l'usure, qui peut transporter du liquide avec de la boue, des cristaux, des particules de solides en suspension inférieures à 3 mm et une teneur en solides inférieure à 10 %.
Application du produit
La pompe centrifuge de processus chimique anticorrosion est largement utilisée dans le pétrole, l'industrie chimique, la fabrication d'alcalis, la fusion, les terres rares, les pesticides, les colorants, la médecine, la fabrication du papier, la galvanoplastie, l'électrolyse, la radio et d'autres processus de production pour transporter des liquides corrosifs.
Liste du matériel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| 1. Corps de pompe | 304/316/316L | ⑧Arbre de pompe | 2Cr13/3Cr13 | ⑮ Accouplement de pompe | 45# |
| ②Roue à aubes | 304/316/316L | ⑨Support | HT200 | ⑯ Diaphragme | 304 |
| ③Anneau statique | SIC/alliage dur | ⑩Couvercle avant du roulement | HT200 | ⑰ Couplage électrique | 45# |
| ④Couvercle de pompe | 304/316/316L | ⑪ Roulement avant | Gcr15 | ⑱ Bouclier | Tôle laminée à chaud/Aluminium |
| 5. Joint | PTFE | ⑫ boîte de roulement | HT200 | ⑲ Moteur | Comme demandé par les clients |
| 6.Bague rotative | SIC/alliage dur | ⑬ Roulement arrière | Gcr15 | ⑳ Plaque | HT200 |
| 7. Glande | 304/316/316L | ⑭ Presse-étoupe arrière du roulement | HT200 |

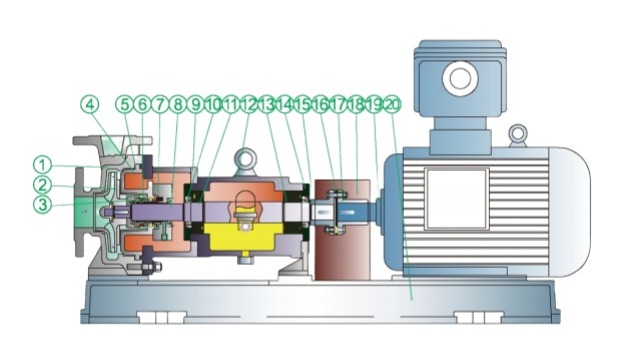

Schéma structurel
Données de performance
| Taper | Puissance nominale | Débit nominal | Hauteur nominale | Tension | Matériau du corps de pompe | Succion |
| 25-20-125 | 1.1 | 2,5 | 20 | 380 V | 304/316L | 25-20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380 V | 304/316L | 25-20 |
| 25-20-200 | 4 | 2,5 | 50 | 380 V | 304/316L | 25-20 |
| 25-20-250 | 1,5 | 2,5 | 80 | 380 V | 304/316L | 32-20 |
| 32-20-125 | 1,5 | 3.2 | 20 | 380 V | 304/316L | 32-20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 V | 304/316L | 32-20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 V | 304/316L | 32-20 |
| 32-20-250 | 7,5 | 3.2 | 80 | 380 V | 304/316L | 32-20 |
| 40-25-125 | 1,5 | 6.3 | 20 | 380 V | 304/316L | 40-25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 V | 304/316L | 40-25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 V | 304/316L | 40-25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 V | 304/316L | 40-25 |
| 50-32-125 | 2.2 | 12,5 | 20 | 380 V | 304/316L | 50-32 |
| 50-32-160 | 4 | 12,5 | 32 | 380 V | 304/316L | 50-32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380 V | 304/316L | 50-32 |
| 50-32-250 | 11 | 12,5 | 80 | 380 V | 304/316L | 50-32 |
| 65-50-125 | 3 | 25 | 20 | 380 V | 304/316L | 65-50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 V | 304/316L | 65-50 |
| 65-40-200 | 11 | 25 | 50 | 380 V | 304/316L | 65-40 |
| 65-40-250 | 18,5 | 25 | 80 | 380 V | 304/316L | 65-40 |
| 65-40-315 | 30 | 25 | 125 | 380 V | 304/316L | 65-40 |
| 80-65-125 | 5.5 | 50 | 20 | 380 V | 304/316L | 80-65 |
| 80-65-160 | 11 | 50 | 32 | 380 V | 304/316L | 80-65 |
| 80-50-200 | 15 | 50 | 50 | 380 V | 304/316L | 80-50 |
| 80-50-250 | 30 | 50 | 80 | 380 V | 304/316L | 80-50 |
| 80-50-315 | 45 | 50 | 125 | 380 V | 304/316L | 80-50 |
| 100-80-125 | 11 | 100 | 20 | 380 V | 304/316L | 100-80 |
| 100-80-160 | 18,5 | 100 | 32 | 380 V | 304/316L | 100-80 |
| 100-65-200 | 30 | 100 | 50 | 380 V | 304/316L | 100-65 |
| 100-65-250 | 45 | 100 | 80 | 380 V | 304/316L | 100-65 |
| 100-65-315 | 75 | 100 | 125 | 380 V | 304/316L | 100-65 |
| 125-80-160 | 30 | 160 | 32 | 380 V | 304/316L | 125-80 |
| 125-100-200 | 55 | 200 | 50 | 380 V | 304/316L | 125-100 |
| 125-100-250 | 75 | 200 | 80 | 380 V | 304/316L | 125-100 |
| 125-100-315 | 22 | 200 | 125 | 380 V | 304/316L | 125-100 |
| 125-100-400 | 30 | 200 | 50 | 380 V | 304/316L | 125-100 |
| 150-125-250 | 18,5 | 200 | 20 | 380 V | 304/316L | 150-125 |
| 150-125-315 | 30 | 200 | 32 | 380 V | 304/316L | 150-125 |
| 150-125-400 | 45 | 200 | 50 | 380 V | 304/316L | 150-125 |
| 200-150-250 | 37 | 400 | 20 | 380 V | 304/316L | 200-150 |
| 200-150-315 | 45 | 400 | 32 | 380 V | 304/316L | 200-150 |
| 200-150-400 | 75 | 400 | 50 | 380 V | 304/316L | 200-150 |
| 250-200-250 | 55 | 800 | 50 | 380 V | 304/316L | 250-200 |
| 250-200-315 | 110 | 800 | 80 | 380 V | 304/316L | 250-200 |
| 250-200-400 | 160 | 800 | 50 | 380 V | 304/316L | 250-200 |
| 300-250-315 | 160 | 1400 | 32 | 380 V | 304/316L | 300-250 |
| 300-250-400 | 200 | 1400 | 50 | 380 V | 304/316L | 300-250 |

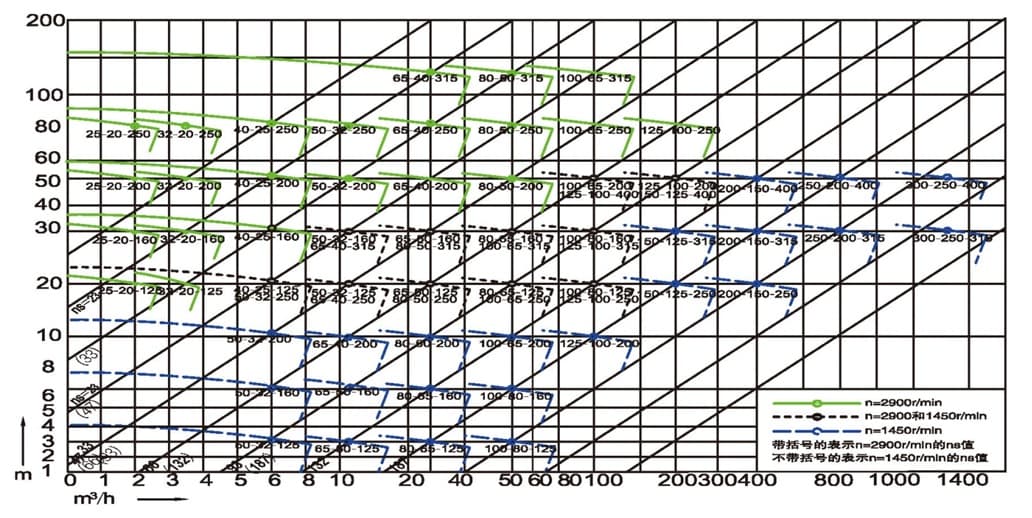

Gamme de performances
Pression de conception : 1,6 MPa, Débit : 0,75 ~ 1550 m³/h, Hauteur de refoulement : 3 ~ 125 m, Puissance : 1,1 ~ 400 kW
Température applicable : -20~200℃ ; Dispositif de refroidissement à double face, la température du milieu pouvant être transporté est de 300℃.
