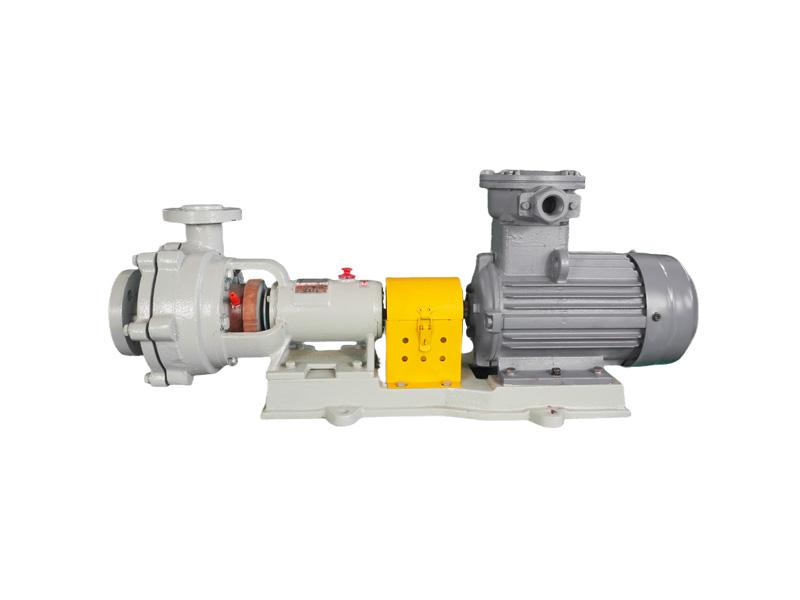

La pompe à boues résistante à l'usure et à la corrosion est conçue pour le transport de boues abrasives et corrosives dans les industries minière, métallurgique et chimique. Grâce à ses matériaux durables et à sa construction robuste, elle garantit une longue durée de vie, des performances stables et une maintenance réduite.
Numéro d'article :
TMU-ZKCommande (MOQ) :
1Couleur :
CustomziedEmballer :
CustomziedMatériel :
Cast iron/Stainless steelPompe à lisier résistante à l'usure et à la corrosion
Cette pompe à boues assure des performances fiables dans des conditions d'exploitation rigoureuses. Elle exige un débit minimal de 30 à 35 % de la pression de service maximale (BEP), interdit le fonctionnement à sec et limite la teneur en gaz à moins de 5 %. De plus, les variations de température doivent rester inférieures à ± 40 °C pour éviter tout dommage et garantir un fonctionnement efficace et durable.
Caractéristiques de conception
Résistance à la corrosion et à l'usure
La pompe à boues de la série TMU-ZK est une pompe centrifuge monocellulaire à simple aspiration, de type cantilever. Ses composants en contact avec le fluide sont revêtus de polyéthylène à très haut poids moléculaire (UHMWPE), offrant une résistance exceptionnelle à la corrosion et à l'usure, ainsi qu'une excellente résistance au fluage (résistance à la fissuration sous contrainte environnementale). Sa structure renforcée métallique améliore encore sa capacité de charge.
Versatilité
La pompe unique s'adapte à diverses conditions de travail. Elle peut gérer :
Liquides ou boues claires acides/alcalines, boues corrosives en métallurgie, divers acides dilués dans l'industrie de l'acide sulfurique, eaux usées dans les applications environnementales, et plus encore.
Plusieurs options d'étanchéité
La série prend en charge des configurations d'étanchéité flexibles : joint dynamique de type K, garniture mécanique simple, garniture mécanique à cartouche et garniture mécanique double. Le choix dépend des exigences opérationnelles spécifiques.
Installation du produit
La pompe doit être solidement montée sur une fondation stable pour l'isoler des vibrations mécaniques externes.
Spécifications des fondations:
Poids ≥ 3× le poids total de l'unité de pompe.
La surface d'empreinte doit dépasser les dimensions de la plaque de base.
Placez un matériau d’amortissement entre la plaque de base et la fondation.
Prévoir un espace de maintenance suffisant autour de la pompe pour l'entretien.
Installation de la tuyauterie d'admission
Évitez les coudes vers le haut au milieu du pipeline pour éviter les poches d'air qui compromettent les performances.
Normes de raccordement des tuyaux
Nettoyez soigneusement toutes les canalisations connectées avant l’installation.
Les tuyaux d'entrée/sortie doivent avoir des supports indépendants ; ne transférez jamais le poids du pipeline sur le corps de la pompe.
Configuration de la vanne
Pour un fonctionnement en aspiration : Installer une vanne à la sortie.
Pour un fonctionnement en aspiration inondée : installer des vannes à l'entrée et à la sortie.
Recommandé : Installer des compensateurs de tuyaux à l'entrée/sortie pour faciliter l'entretien.
Application du produit
Ce produit est largement applicable aux liquides tels que les acides, les alcalis, les sels, les huiles, les aliments et les boissons, les produits alcoolisés, les solvants organiques, etc. Il est particulièrement adapté au transport de liquides hautement corrosifs contenant de fines particules.

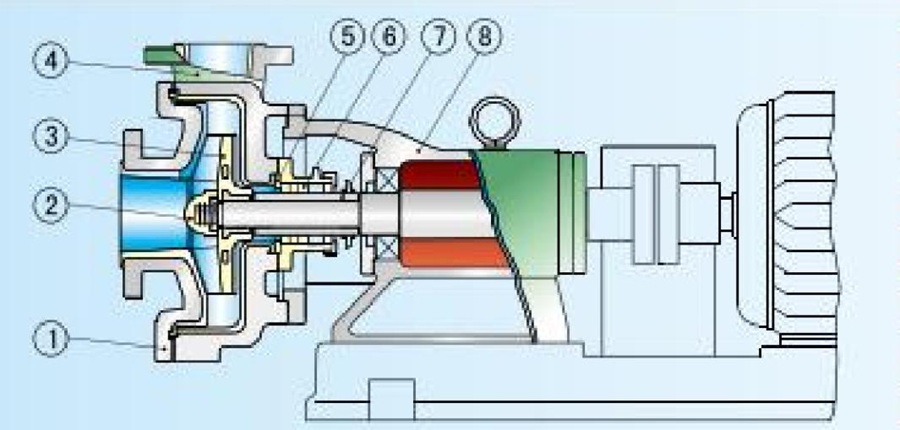

Schéma structurel
| Modèle | Débit (m³/h) | Tête (m) | Efficacité énergétique (%) | NPSH (m) | Entrée*sortie (mm) | Puissance du moteur (kW) | Poids net (kg) |
| TMU-ZK250/800-50 | 800 | 50 | 70 | 7.6 | 250*200 | 200 | 1700 |
| Modèle | Dimensions extérieures et dimensions d'installation | |||||||||||
| A | B | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | 4-Φd | |
| TMU-ZK250/800-50 | 700 | 750 | 302 | 545 | 570 | 175 | 285 | 1200 | 1900 | 445 | 2530 | 4-Φ28 |

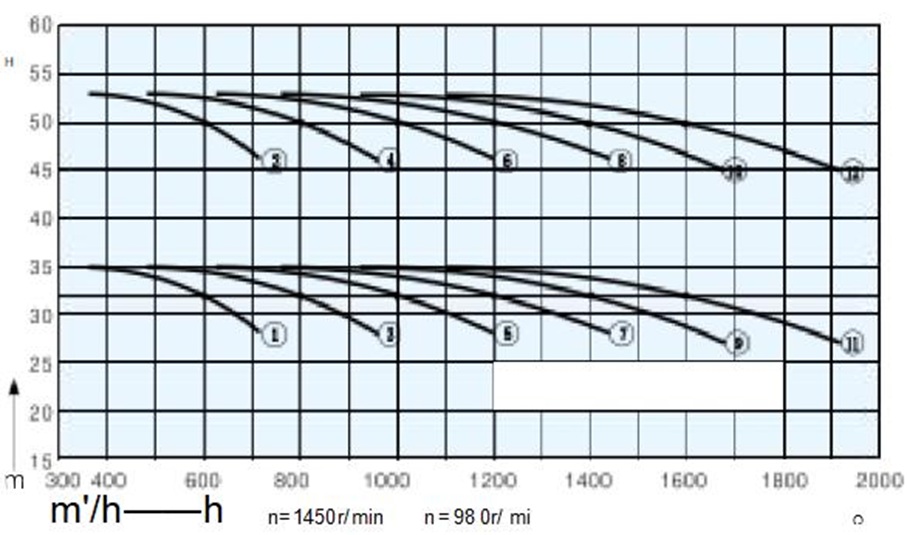

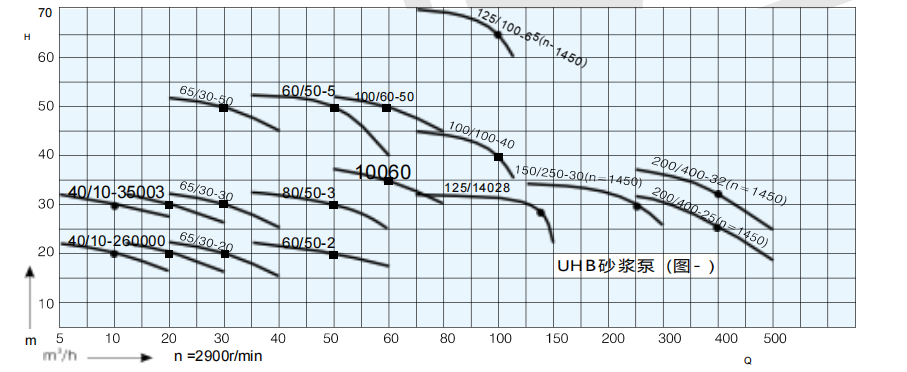

Courbe de performance
