Les pompes centrifuges à double aspiration à un étage de type S et SH présentent un rendement élevé, une poussée axiale équilibrée et une construction robuste pour les applications industrielles et municipales à grand débit.
Numéro d'article :
S & SHCommande (MOQ) :
1Couleur :
CustomziedEmballer :
CustomziedMatériel :
Cast iron/Stainless steelTempérature de travail :
<80°CPompe centrifuge à un étage et double aspiration
La pompe centrifuge monocellulaire à double aspiration de type S et SH est une pompe centrifuge monocellulaire à double aspiration et à corps divisé, conçue pour le transport d'eau propre et de liquides aux propriétés physico-chimiques similaires à celles de l'eau. Sa hauteur manométrique est comprise entre 9 et 140 mètres, avec un débit compris entre 126 et 12 500 mètres cubes par heure. La température maximale du liquide ne doit pas dépasser 80 °C.
Description structurelle
Les orifices d'aspiration et de refoulement des pompes S et SH sont situés sous l'arbre, horizontalement et perpendiculairement à l'axe. Le couvercle de la pompe est fixé au corps de la pompe par des boulons à double extrémité et des vis sans tête coniques, ce qui facilite l'inspection des composants internes. L'entretien peut être effectué sans démontage des tuyauteries ni du moteur. Vues côté entraînement, les pompes SH tournent dans le sens antihoraire, tandis que les pompes S tournent dans le sens horaire.
Caractéristiques du produit
Application du produit
La pompe centrifuge à double aspiration à un étage convient aux usines, aux mines, à l'approvisionnement en eau urbaine, aux centrales électriques, aux projets de conservation de l'eau à grande échelle, à l'irrigation des terres agricoles, au drainage et au contrôle de l'engorgement, etc. La pompe à grande échelle 48SH—22 peut également être utilisée comme pompe de circulation de centrale thermique.

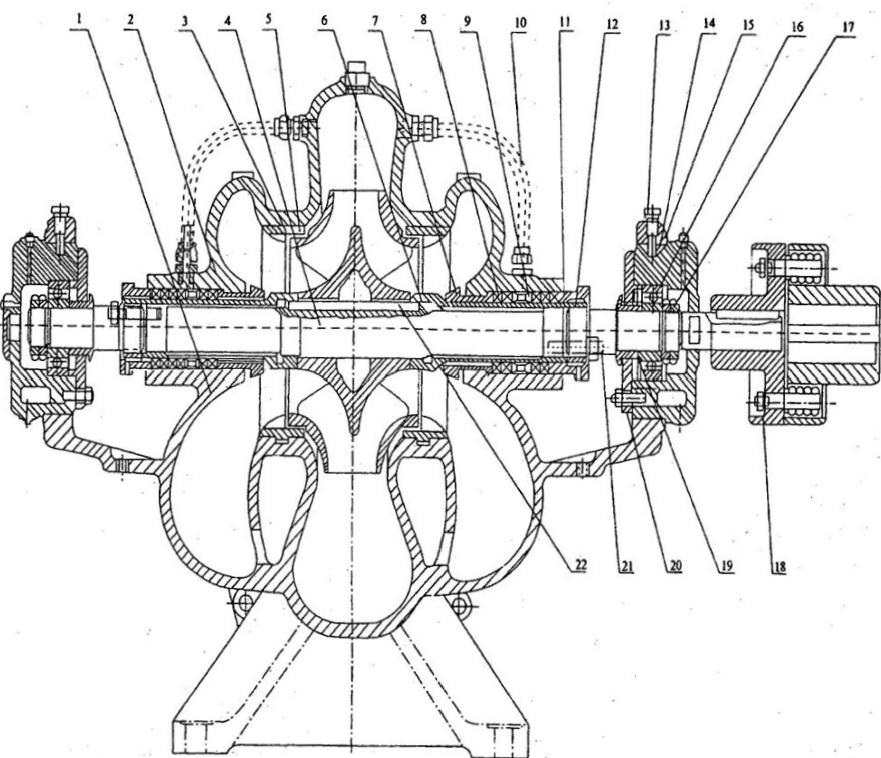

Schéma structurel
| 1 | Corps de pompe |
| 2 | Couvercle de pompe |
| 3 | turbine |
| 4 | Arbre |
| 5 | Bague d'étanchéité à double aspiration |
| 6 | Manchon d'arbre |
| 7 | Sac d'emballage |
| 8 | Emballage |
| 9 | Anneau de lanterne |
| 10 | Tuyau d'étanchéité à l'eau |
| 11 | Presse-étoupe (pour emballage) |
| 12 | Écrou de manchon d'arbre |
| 13 | Vis de réglage |
| 14 | Boîtier de roulement |
| 15 | Presse-étoupe du boîtier de roulement |
| 16 | Roulement à billes radial à une rangée |
| 17 | Écrou rond |
| 18 | Composants d'accouplement |
| 19 | Butée de manchon de roulement |
| 20 | capuchon d'extrémité de roulement |
| 21 | Clé |
| 22 | Goujon |
